變頻器欠電壓報警代碼解析及故障排查指南
故障概述
變頻器欠電壓報警是工業現場常見故障，表現為設備無法啟動、運行中斷或動力異常，需及時排查以避免電機損壞或生產線停機。不同品牌變頻器通過特定代碼標識此類故障，需結合代碼含義與現場環境綜合診斷。
主流品牌欠電壓代碼匯總
ABB系列：FL0003（直流母線欠壓）、0004（電源缺相/熔斷器故障）。200V變頻器欠壓閾值為162V，400V機型為308V，觸發時需檢查電源電壓穩定性及整流模塊狀態。
西門子系列：F0003（輸入電源欠壓）、F0002（直流母線過壓）。常見于電網電壓波動或制動電阻配置不當場景，需核對電源容量與負載匹配性。
三菱系列：E.PL（電源欠壓）、E.UV（直流回路欠壓）。多由電源線路接觸不良或?yàn)V波電容老化引發，需檢測電容容值衰減情況（衰減＞20%需更換）。
施耐德系列：USF（電源瞬時欠壓）、LU（持續欠壓）。常見于負載突變或電源模塊故障，需檢查電源模塊輸出穩定性及負載特性。
核心原因分析
電源端問題：電網電壓波動、缺相、線路接觸不良、保險絲熔斷或電源模塊故障。
內部故障：整流橋損壞、濾波電容老化、電壓檢測電路失效或驅動板異常。
負載與環境：電機過載、負載突變、散熱不良或環境溫度過高導致電容性能下降。
診斷與解決步驟
電源檢查：使用萬用表測量輸入電壓穩定性，檢查電源線路連接是否牢固，更換損壞的保險絲或電源模塊。

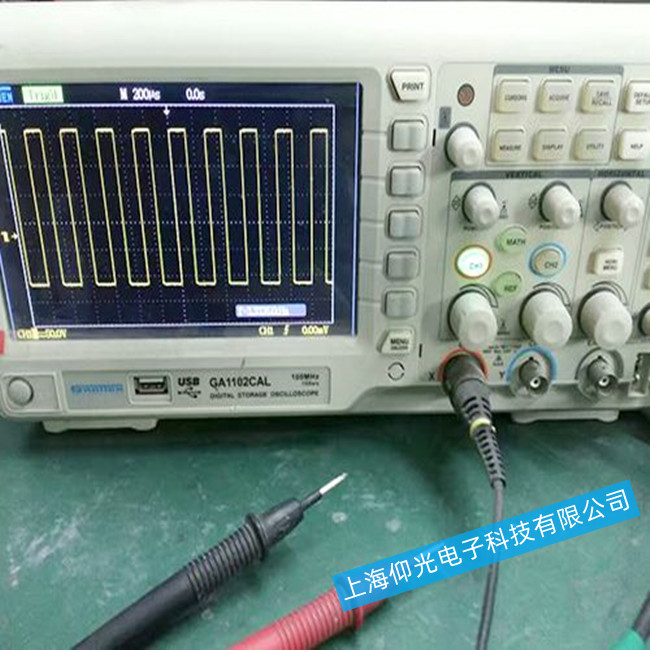

內部檢測：斷電后檢查整流橋、電容外觀及電阻值，通過示波器檢測電壓波形，確認檢測電路是否正常。
參數核對：進入變頻器參數設置界面，核對欠壓閾值（如ABB的308V閾值）、保護功能是否啟用，必要時進行參數初始化。
環境優化：清理散熱系統，確保冷卻風扇運轉正常，改善設備通風條件，避免高溫環境運行。
預防措施
定期維護：每季度檢查電源線路、電容容值及連接端子緊固度，每年進行電容容量檢測。
參數管理：操作前備份關鍵參數（如電機額定數據），避免誤修改電壓閾值或保護設置。
環境監控：安裝溫度傳感器，確保室溫＜40℃，濕度＜60%，避免粉塵積累影響散熱。
通過系統化排查與規范操作，可快速定位欠電壓故障根源，恢復設備穩定運行，延長變頻器使用壽命。
