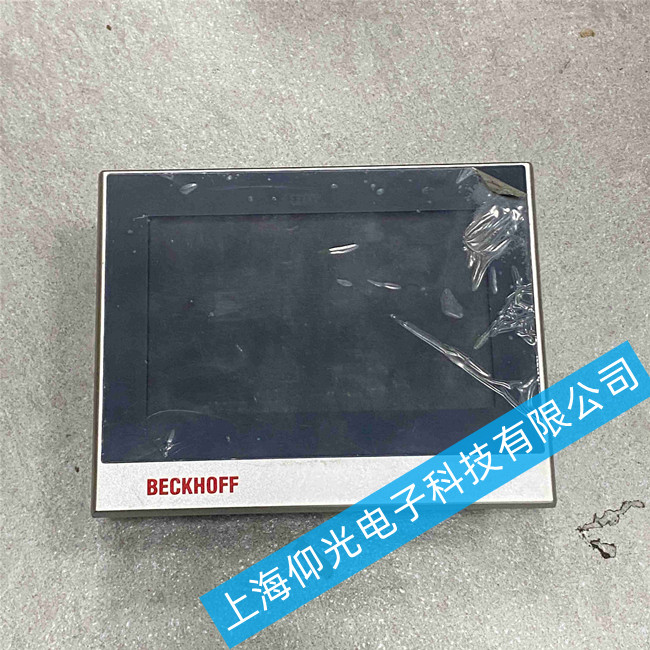

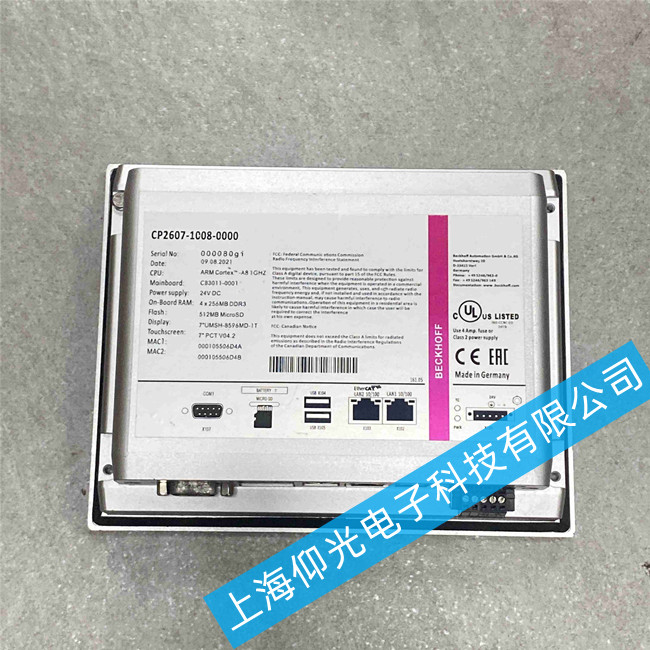

倍福觸摸屏維修CP2607-1008-0000有背光無顯示字維修
一、 故障現象與核心判斷
故障特征：設備上電后，屏幕有均勻的背光亮起（通常為白色或淡藍色），但屏幕中央無任何文字、圖標或系統界面。部分情況下，觸摸功能可能同時失效。
核心判斷：有背光說明背光模組（LED燈條）及高壓驅動電路基本正常，故障主要集中在顯示信號傳輸鏈路或圖像處理核心。
二、 故障原因深度分析
根據倍福觸摸屏的硬件結構，導致“有背光無顯示”的主要原因如下：
主板故障（核心原因）：主板上的CPU、內存或顯示控制芯片（Scaler）損壞或虛焊，導致無法生成圖像信號。這是工業現場最常見的故障點，通常由長期高溫運行或電壓波動引起。
屏線接觸不良：連接主板與液晶屏的LVDS排線（屏線）松動、氧化或斷裂，導致信號無法傳輸至屏幕。
液晶屏驅動板（T-CON板）故障：位于液晶屏側邊的驅動板損壞，無法將主板送來的信號轉換為像素點顯示。
軟件/固件異常：極少數情況下，系統固件崩潰或程序沖突可能導致系統“假死”，表現為黑屏但有背光。
三、 維修步驟詳解
第一步：外部排查與軟件復位
檢查連接：確認觸摸屏與PLC或工控機之間的通信線連接牢固，無松動。
電源檢測：使用萬用表測量輸入電壓（通常為24V DC），確保電壓穩定在22.8V-25.2V范圍內，排除電源波動導致的異常。
強制重啟：嘗試切斷電源，等待1分鐘后重新上電，觀察是否能進入系統。若偶爾能顯示，則可能存在虛焊問題。
固件恢復：如果設備支持，嘗試通過TwinCAT軟件或?qū)Ｓ霉ぞ邔τ|摸屏進行固件恢復或重新下載程序。
