ABB Drives變頻器維修ACS510-01-290A-4報警22故障維修
一、 故障現象與設備信息

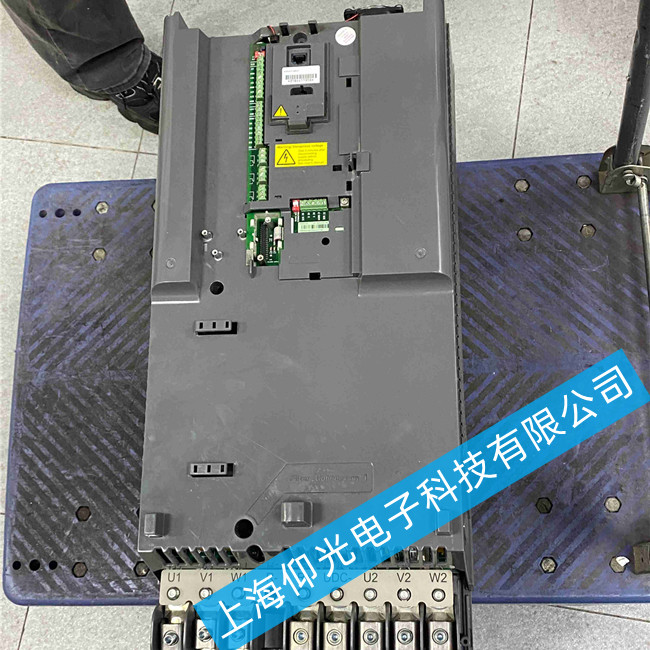

設備型號：ABB ACS510-01-290A-4
額定參數：輸入 3~380-480V 50/60Hz，輸出 290A，功率約160kW
故障代碼：22 (SUPPLY PHASE)
故障描述：電源缺相或直流回路紋波電壓過高。
二、 故障代碼22的深層原理
故障代碼22在ABB ACS510系列中定義為“電源缺相”。其檢測機制并非直接檢測R、S、T三相電壓，而是通過監測直流母線（DC Bus）的紋波電壓來判斷。當三相輸入平衡時，直流母線電壓平穩；若輸入缺相或某相接觸不良，整流后的直流電壓會產生大幅度的脈動（紋波），當紋波峰值超過閾值時，變頻器即報出22號故障。
三、 故障排查與維修步驟
第一步：外部電源與進線檢查（斷電操作）
測量進線電壓：使用萬用表測量變頻器輸入端R、S、T三相之間的線電壓，確認均為380V左右且平衡。若某相電壓為0或極低，則故障點在變頻器前端。
檢查前端元件：
熔斷器（保險）：檢查主回路熔斷器是否熔斷。對于160kW大功率設備，熔斷器燒斷是常見原因。
斷路器/接觸器：檢查主電源斷路器觸點是否燒蝕導致接觸不良，或接觸器線圈吸合不到位。
接線端子：檢查變頻器R、S、T端子螺絲是否松動，電纜鼻子是否氧化或燒黑。
第二步：變頻器內部硬件檢測（需專業電工操作）

若外部電源正常，故障點可能在變頻器內部。

ABB變頻器故障現象：無法啟動故障，無顯示故障，主板故障報警，開關電源燒壞，過電流故障 報警，欠電壓故障報警，過載故障報警，過熱故障報警，接地故障報警， 無顯示故障，有顯示無輸出故障，主回路過電壓故障，主回路欠電壓故障 ，輸入欠電壓故障，輸出欠電壓故障，保險絲熔斷燒壞故障，上電燒保險 管故障，輸入缺相故障，散熱扇過熱，負載短路等。ABB變頻器顯示報警代碼維修 ABB變頻器報錯維修
