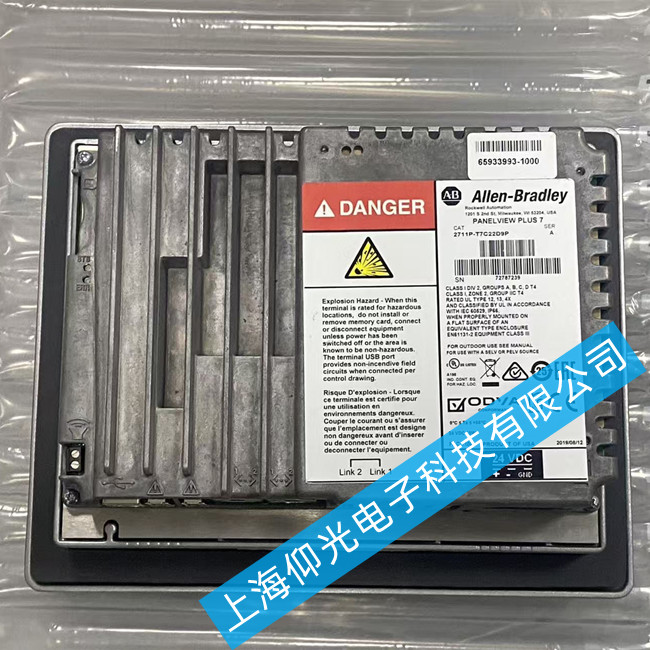

AB觸摸屏維修2711P-T7C22D9P模糊看不清楚維修快
AB觸摸屏模糊核心原因：背光老化 / 亮度異常、LVDS 排線松動、LCD 驅動板 / 屏體老化、貼膜 / 表面臟污、分辨率 / 對比度設置錯誤。按「先軟后硬、不拆機→拆機」順序，快速定位修復。
一、不拆機快速排查（3 分鐘，優先做）
清潔 + 撕膜 + 亮度 / 對比度校準
撕掉劣質 / 老化保護膜、用無塵軟布擦凈油污、指紋、粉塵（別用酒精 / 腐蝕性溶劑，避免損傷偏光片）
式；重啟 HMI
檢查是否有偏光片老化發黃、起皺、脫膠（邊緣發白 / 彩虹紋），這會直接導致模糊系統 / 固件重置（排除軟件異常）
斷電（拔 24VDC）靜置 2 分鐘，徹底放電復位，排除臨時死機 / 信號干擾
進入FactoryTalk View ME，確認項目分辨率設為800×480（7 寸原廠標準），分辨率不匹配會嚴重模糊
升級 / 重裝PanelView Plus 7 固件（官網最新版），修復驅動異常
供電 / 干擾排查
測 24VDC 輸入：必須22.8–26.4V、紋波 < 5%，電壓不穩 / 電源劣質會導致背光 / 驅動異常、畫面發虛
遠離變頻器、伺服、強電柜，屏蔽線纜接地，排除電磁干擾
二、拆機硬件維修（5–10 分鐘，斷電操作）
LVDS 屏線重插（最常見硬件松動）
擰下后蓋螺絲，打開外殼；找到主板→LCD 的 LVDS 扁平排線（窄排線，帶金屬屏蔽）
掀開鎖扣，拔出排線，用橡皮擦輕擦金手指，重新插緊、扣死鎖扣，確保無彎折、無氧化、無松動
檢查排線有無斷裂、針腳歪、接口發黑，直接換同規格 LVDS 線
背光 / 高壓板 / 驅動板檢測
背光老化（發黃、發暗、閃爍）：2711P-T7C22D9P 是LED 背光，背光模組衰減會導致整體模糊、發灰，更換7 寸 LED 背光條
驅動板（邏輯板）：檢查電容鼓包、芯片發燙、焊點虛焊；替換同型號驅動板測試
高壓板（部分老版）：供電異常、背光閃爍，更換高壓板
LCD 屏體 / 偏光片終極更換
排線、背光、驅動都正常仍模糊 → LCD 液晶面板老化、偏光片失效
更換原裝 7 寸 800×480 LCD 總成（含偏光片），匹配 2711P-T7C22D9P 型號
三、快速維修速記 & 終極方案
✅ 速記步驟：清潔撕膜→調亮度對比度→斷電復位→重插 LVDS 排線→換背光→換 LCD 總成
✅ 保內：直接聯系羅克韋爾 RMA 售后，免費檢修
✅ 保外：專業工控快修（24–48 小時），換背光 / LCD 總成，立等可取
