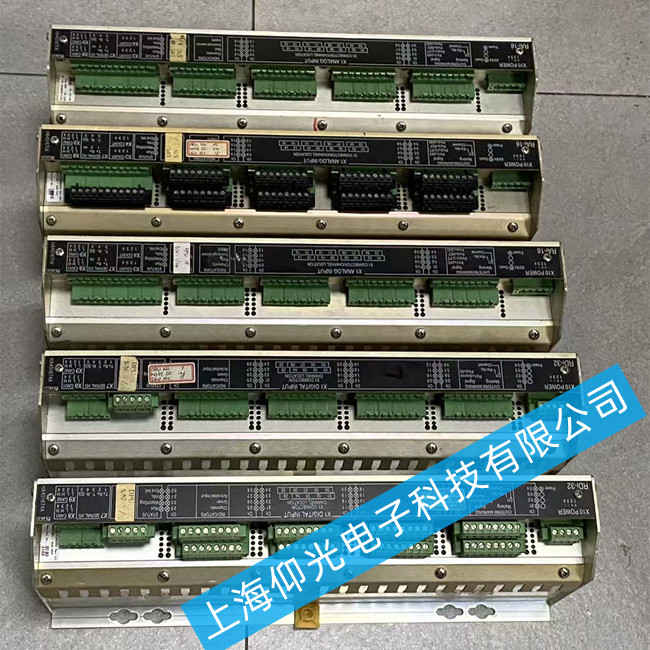

康士伯模塊維修RAi-16常見故障維修方法
康士伯模塊RAi-16常見故障維修方法包括電源異常、通訊中斷和輸入信號失靈三類問題，需通過分步檢測與模塊替換定位修復。
一、常見故障類型與現象
電源故障：模塊上電后指示燈不亮，DCS系統無響應。
通訊中斷：與主控單元（如AC 800M）連接失敗，出現“RAi-16 offline”報警。
輸入信號異常：模擬量或數字量輸入值漂移、跳變或?yàn)榱�，影響控制邏輯�?zhí)行。
二、系統性維修步驟
1. 檢查供電狀態
使用萬用表測量RAi-16模塊的供電電壓是否為24VDC±10%。
檢查端子排接線是否松動、氧化或反接，確保極性正確。
若模塊帶冗余電源，需確認雙路供電均正常。
2. 排查通訊故障
檢查RAi-16與主控制器之間的Profibus或Modbus通訊線路是否連接牢固。
查看相鄰模塊通訊指示燈（如“RUN”、“COM”）是否正常閃爍。
使用協議分析儀檢測數據幀是否完整，排除終端電阻未啟用或線路干擾問題。
3. 驗證信號輸入通道
對于模擬量輸入模塊（如4-20mA），用信號發生器注入標準電流，觀察系統讀數是否匹配。
若某通道無響應或數值異常，嘗試更換至備用通道或隔離外部傳感器干擾。
檢查現場接線是否存在接地短路、屏蔽層未單點接地等問題。
4. 固件與參數檢查
通過Control Builder M軟件連接DCS系統，查看RAi-16模塊的組態參數是否正確。
確認模塊地址、通道配置與工程文件一致，避免因配置錯誤導致通信失敗。
如有必要，可嘗試重新下載組態或恢復出廠默認設置。
5. 模塊替換與測試
將疑似故障的RAi-16模塊替換到正常運行的機架插槽中測試。
若問題隨模塊轉移，則確認為硬件損壞；若原位仍異常，則排查底板或背板總線。
