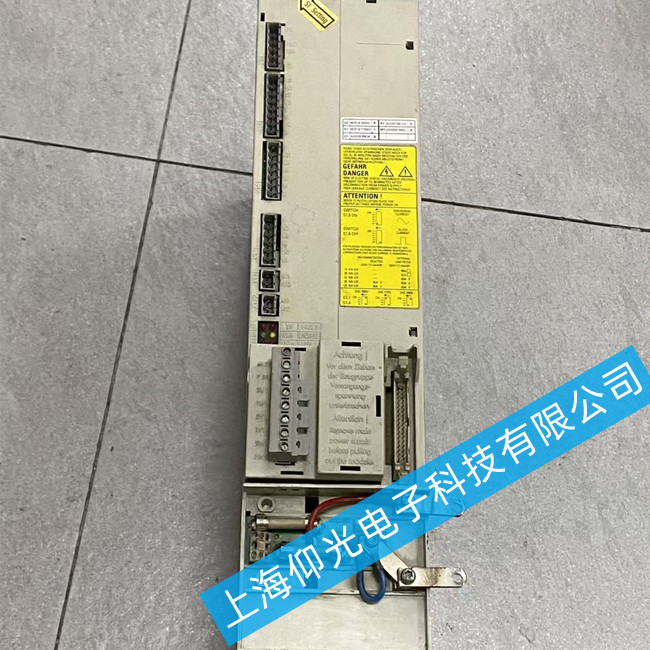

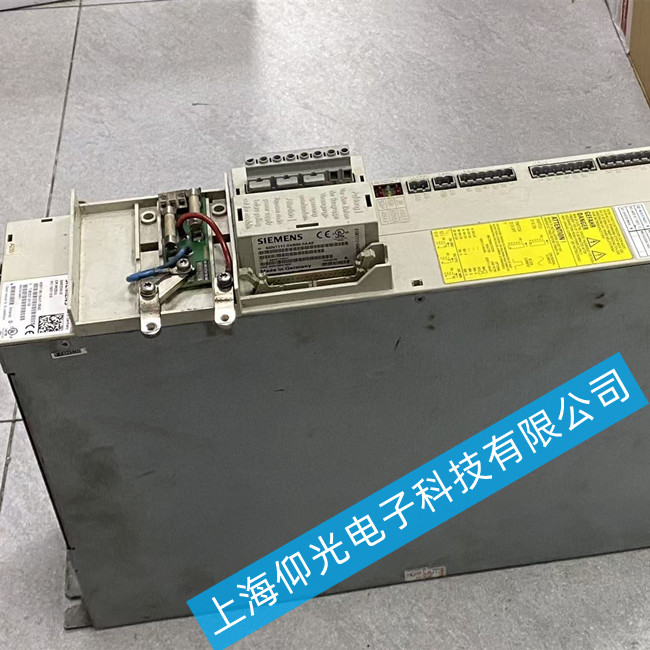

西門子驅動器維修6SN1145-1BA01-0BA2報警故障維修
西門子6SN1145-1BA01-0BA2驅動器報警故障，通常由電源模塊異常、IGBT損壞、控制信號中斷或過流/過壓保護觸發引起，需結合LED指示燈狀態與報警代碼進行精準診斷。
一、常見報警原因及處理方法
紅色LED常亮（報警狀態）
可能原因：過電流、過電壓、欠電壓、過熱、編碼器通信失敗或IGBT模塊損壞。
處理建議：
使用萬用表檢測直流母線電壓是否在正常范圍（通常為540V左右）；
檢查輸出端子U/V/W是否有短路或?qū)Φ囟搪番F(xiàn)象；
查看驅動器是否報具體故障代碼（如F005、F006等），并對照手冊排查。
綠色LED不亮（未上電或電源故障）
可能原因：輸入電源缺相、保險絲熔斷、開關電源損壞。
處理建議：
測量L1/L2/L3三相輸入電壓是否正常；
檢查內部保險是否燒毀，更換時需匹配規格；
若電源板無輸出，需檢查LM317、UC3844等穩壓芯片是否損壞。
IGBT或續流二極管擊穿（上電即跳閘）
表現：上電瞬間空氣開關跳閘，或測量輸出端存在明顯短路。
處理建議：
斷開電機連線，單獨測試驅動器輸出端；
使用萬用表二極管檔測量IGBT模塊（如FF450R12KE4）的C-E極和續流二極管是否短路；
若確認損壞，建議成對更換IGBT模塊，并檢查驅動光耦是否正常。
HALL電流檢測電路故障（誤報過流）
表現：空載運行即報F005過流，但I(xiàn)GBT正常。
原因：HALL傳感器損壞或其±15V供電中斷。
處理建議：
檢測HALL元件（如LA25-NP）輸出信號是否平衡；
檢查電源板是否提供穩定的±15V電壓，若無輸出則更換相應穩壓電路。
控制信號或使能異常（無法啟動）
表現：驅動器上電正常，但無法使能或接收啟動指令。
原因：使能信號未送達、PLC輸出異常、通信中斷。
處理建議：
檢查X9端子排的使能信號（+24V）是否接入；
確認CNC系統或PLC是否發出“Enable”指令；
若使用Profibus通信，檢查DP頭終端電阻是否開啟。
二、維修流程建議
斷電操作：維修前務必切斷主電源，等待5分鐘以上釋放母線電容殘壓。
防靜電防護：佩戴防靜電手環，避免損傷控制板敏感元件。
優先外部排查：先查電源、電纜、連接器，再深入模塊內部檢測。
工具準備：建議使用萬用表、示波器、絕緣電阻測試儀進行精準診斷。
