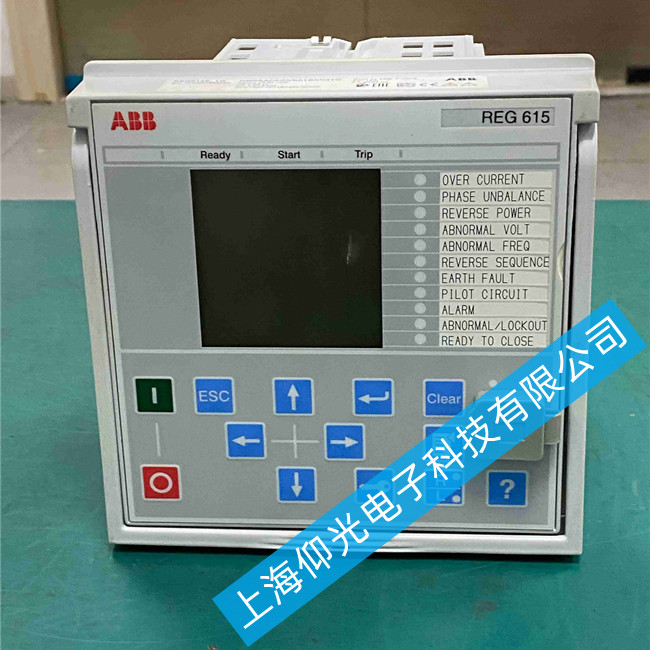

ABB繼電保護器維修REG615E-1G花屏故障維修方法
ABB繼電保護器REG615E-1G花屏故障，通常表現為顯示錯亂、色塊異常、圖像模糊或部分區域無顯示，會直接影響保護參數查看與設備操作，以下是系統性維修方法：
故障原因分析
液晶屏排線接觸不良
長期振動或溫濕度變化導致排線插接松動、氧化，造成顯示數據傳輸異常。
背光驅動電路或背光板故障
LED背光驅動IC虛焊、損壞，或背光板老化損壞，導致顯示亮度不均、色塊異常。
主控板顯示輸出接口故障
主控板LVDS顯示接口虛焊、濾波電容鼓包失效，影響顯示信號輸出穩定性。
液晶屏本體硬件損壞
液晶面板驅動IC故障、玻璃基板損壞，導致永久性顯示缺陷。
電源供電紋波過大
輸入電壓波動或電源模塊濾波電容老化，造成供電不穩定干擾顯示邏輯。
程序或固件異常（少見）
固件損壞、參數丟失，偶爾會引發顯示邏輯錯亂導致花屏。
維修方法步驟
斷電重啟測試
關閉保護器電源等待1分鐘后重新上電，若花屏暫時消失，大概率是臨時程序異常，可后續觀察是否復發。
檢測供電電壓穩定性
使用萬用表測量主控板供電輸入，確認是否為24V DC ±10%，再用示波器檢測電源紋波，若紋波超過100mV，更換對應濾波電容。
重新插拔緊固顯示排線
斷電拆開設備外殼，找到液晶屏與主控板連接的LVDS排線，拔出后用無水酒精清潔金手指去除氧化，重新插緊固定，測試顯示是否恢復。
排查背光驅動電路
若花屏伴隨亮度偏暗，檢查背光板保險絲是否熔斷，測試背光驅動IC輸出電壓，若輸出異常更換同型號驅動IC或整個背光板。
檢查主控板顯示接口
觀察主控板顯示接口焊點是否虛焊，周邊電容是否鼓包漏液，對虛焊位置補焊，更換鼓包失效的濾波電容。
嘗試固件恢復
若排除硬件連接問題仍花屏，可通過ABB DeviceTool工具連接設備，重新刷寫REG615對應版本的官方固件，修復程序異常導致的顯示故障。
更換液晶屏或送修
若以上操作后花屏仍未消除，說明是液晶面板本體損壞，可更換同型號原裝液晶屏，或送至ABB授權繼電保護設備維修中心做芯片級檢測修復。
