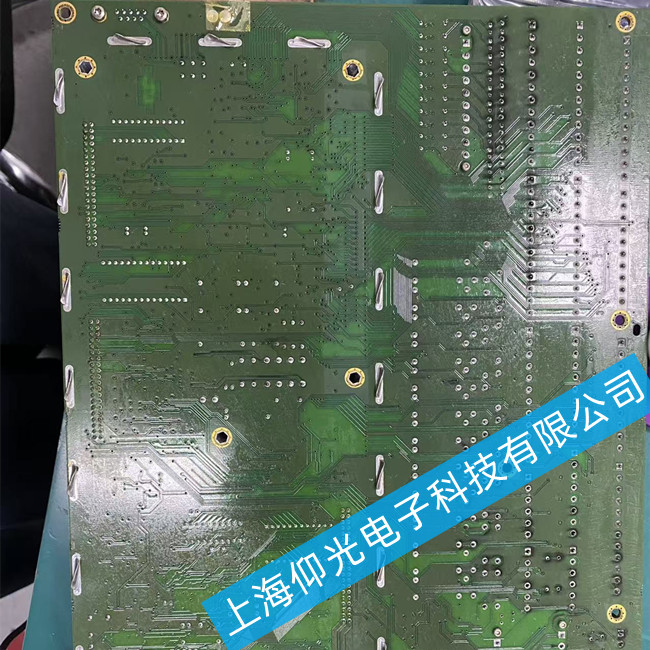

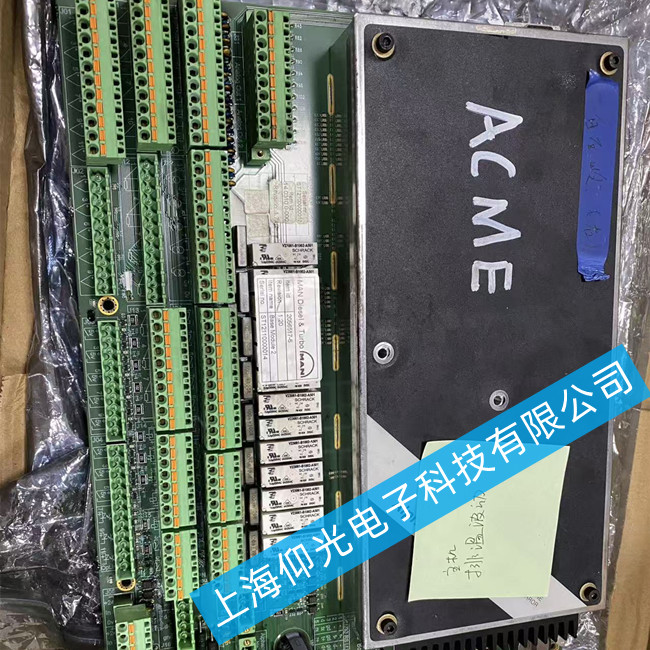

MAN輔機板維修2056517-6輸出控制點壞故障維修方法
MAN輔機板2056517-6輸出控制點損壞，核心故障是對應輸出通道的功率元件或驅動電路擊穿損壞，以下是可執行的維修方法：
故障原因分析
輸出過流燒毀：負載短路、過載導致輸出繼電器/晶體管過熱燒斷，或驅動芯片過流損壞
浪涌電壓擊穿：外部感性負載斷電產生的反向浪涌擊穿輸出側保護元件和功率芯片
長期老化損壞：觸點頻繁通斷、高溫環境導致繼電器觸點燒蝕粘連，或晶體管老化失效
驅動電路故障：前級驅動電阻、光耦隔離芯片損壞，無法正�？刂戚敵鳇c(diǎn)通斷
維修方法步驟
定位損壞輸出通道：對照輔機板點位圖，確認故障輸出控制點的對應元件位置，標記輸出引腳和驅動電路
檢測輸出元件狀態：
若為繼電器輸出：通電測量觸點通斷，觸點無法閉合/斷開說明繼電器損壞，更換同規格繼電器
若為晶體管/可控硅輸出：用萬用表測量正反向?qū)ㄐ�，擊穿短路或開路則更換同型號功率元件
檢查驅動保護元件：測量輸出側限流電阻、保險絲、TVS浪涌保護二極管，燒壞/擊穿的元件一并更換，同時檢查前級驅動光耦，光耦損壞同步更換
絕緣與焊接檢查：更換元件后確認焊接無虛焊、短路，清潔焊盤殘留焊錫，檢查周邊線路無腐蝕開路
通電測試功能：接入對應控制電壓，測試故障輸出點的通斷控制功能，確認所有通道輸出正常，核對控制邏輯無誤
