西門子工控機維修6ES7647-5GF30-4XX0通訊不上故障維修

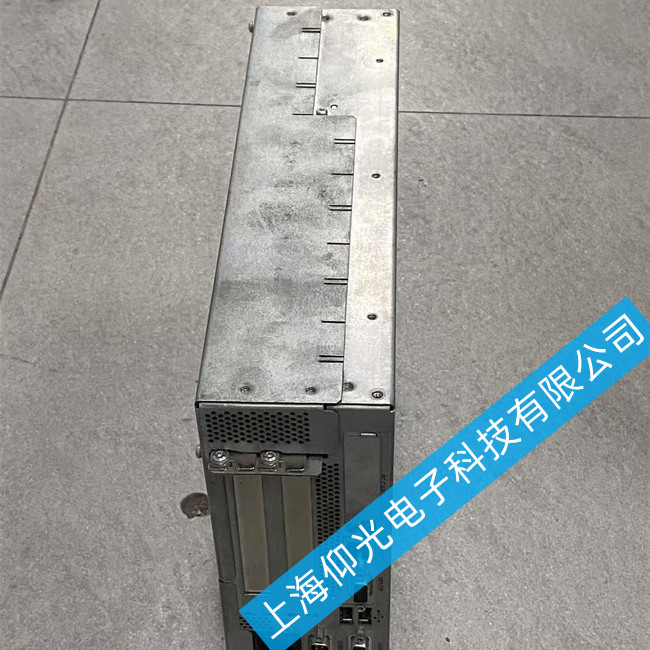

西門子6ES7647-5GF30-4XX0（SIMATIC IPC627D箱體式工控機）通訊不上故障，按常見故障優先級整理了標準化維修方案：
一、先區分故障類型
該故障通常分為「整機無法通訊（所有網口/接口都斷連）」和「單接口通訊不上」兩類，可按以下步驟逐步排查：
二、優先排查外部與基礎設置（無需拆機，快速定位）
物理連接與硬件檢查
更換測試合格的網線/通訊線纜，重新插拔接口，排除水晶頭壓接不良、線纜破損斷線問題；清理接口針腳的灰塵氧化，檢查針腳是否彎曲脫焊。
如果是PROFINET/工業以太網通訊，檢查交換機端口是否故障，更換交換機端口測試，排除交換機端口燒毀問題。
IP地址與網絡設置排查
通過西門子TIA Portal/STEP 7在線掃描，檢查工控機IP是否存在地址沖突，若沖突修改為同網段唯一IP后重新連接。
檢查網卡設置：確認工控機網卡未被禁用、子網掩碼/網關設置正確，ping工控機IP查看丟包率，若完全丟包則指向硬件故障。
系統與軟件排查
重啟工控機查看系統啟動是否正常，若系統卡死無法啟動，先修復系統引導或重新鏡像，排除系統崩潰導致的通訊中斷。
檢查網卡驅動：重新安裝對應版本的官方網卡驅動，排除驅動損壞、不兼容問題。
三、硬件故障針對性維修排查
如果基礎排查無效，基本確認為工控機內部硬件故障，按以下方向定位：
1. 單網口通訊不上（高發故障）
該工控機通常配備2-4個以太網口，單個網口無法通訊大概率是網口PHY芯片/隔離變壓器損壞：
雷擊、靜電浪涌容易擊穿網口保護元件和PHY芯片，更換對應型號的PHY芯片和隔離變壓器即可修復。
如果是RJ45接口脫焊針腳斷裂，重新補焊或更換接口即可。
2. 所有接口都無法通訊
主板供電故障：測量主板南橋/網卡供電電壓，若供電異常，檢查主板供電穩壓芯片、電容，更換損壞的供電元件修復。
南橋芯片故障：網卡集成在南橋芯片中，若所有網口同時失效，大概率是南橋芯片虛焊或損壞，重新植球焊接南橋或更換主板對應芯片。
PCI-E擴展網卡故障：如果使用的是擴展網卡，拔出擴展網卡重新插拔清潔金手指，若仍無法識別，更換擴展網卡即可。
