西門子工控機維修6ES7647-6AD20-0CK0主板故障維修

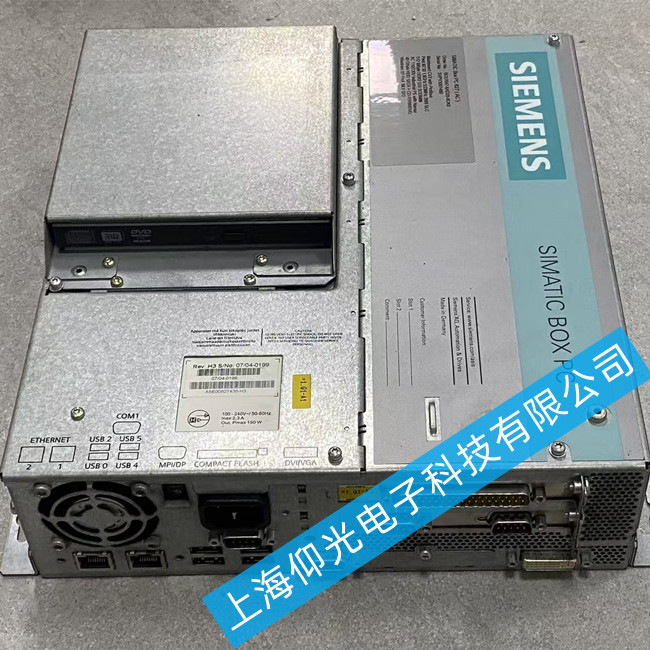

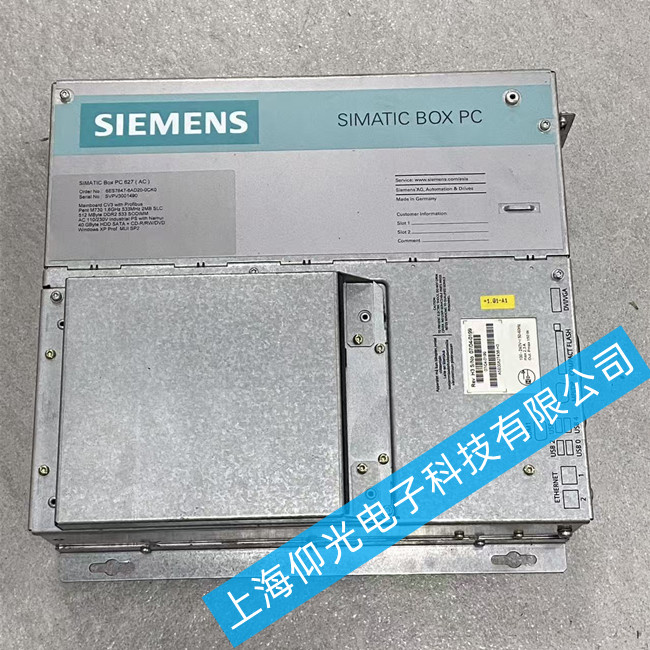

西門子6ES7647-6AD20-0CK0（SIMATIC IPC627C箱體式工控機）主板故障，結合該型號常見問題，按故障類型整理了標準化維修方案：
一、先區分常見主板故障類型
該型號主板故障主要分為5類高發場景，可對應排查：
二、分故障類型維修排查方案
1. 主板完全不供電（上電無反應、指示燈不亮）
這是最常見的主板故障，故障點集中在供電部分：
外觀檢測：查看主板供電電容是否鼓包漏液、MOS管是否有燒焦痕跡，優先更換鼓包電容和擊穿的MOS管。
供電檢測：測量主板各個核心供電（CPU、內存、南橋）電壓，若某路無輸出，檢查對應穩壓芯片、供電開關管，更換損壞的元件即可修復供電。
晶振/CMOS故障：若供電正常但不啟動，測量晶振起振信號，更換損壞的晶振；同時更換虧電的CMOS紐扣電池，重置BIOS參數。
2. 單個/多個接口無法使用（網口/USB/串口失效）
屬于接口類硬件故障：
單網口/單USB失效：雷擊浪涌通常只損壞單個接口，故障點為接口保護芯片、PHY芯片（網口）/限流芯片（USB）擊穿，更換對應型號的損壞芯片即可修復，無需換主板。
所有接口同時失效：大概率是南橋芯片虛焊或損壞，網卡、USB都集成在南橋中，重新對南橋植球焊接，若芯片損壞則更換南橋芯片。
接口針腳脫焊：物理拉扯導致針腳脫焊，重新補焊接口針腳即可修復。
3. 開機卡logo/無法啟動系統
多為存儲相關或BIOS故障：
若BIOS無法識別硬盤：檢查主板SATA接口/M.2插槽，重新插拔硬盤，若插槽針腳氧化脫焊，重新補焊插槽；若插槽本身損壞，更換插槽即可。
若BIOS程序損壞：上電不顯示、卡logo，重新燒錄對應型號的官方BIOS程序，修復損壞的引導數據即可啟動。
南橋虛焊：長期高溫會導致南橋虛焊，引發啟動卡死，重新植球焊接南橋可解決。
4. 運行中不定期死機/重啟
多數是供電或散熱故障：
電容老化：查看主板所有供電電容，更換所有鼓包漏液的電容，電容老化會導致供電不穩定，引發不定期死機。
散熱故障：清理CPU散熱器積灰，更換停轉損壞的CPU風扇，重新涂抹CPU導熱硅脂，高溫是該故障的主要誘因。
芯片虛焊：南橋、北橋芯片長期熱脹冷縮容易虛焊，重新焊接即可解決。
5. 主板腐蝕/燒壞
進水、粉塵油污腐蝕會導致PCB線路斷路、元件損壞，輕微腐蝕可以清理腐蝕區域、重新飛線修復斷路；腐蝕嚴重、PCB大面積碳化的話，建議直接更換原廠拆機主板，維修性價比太低。
