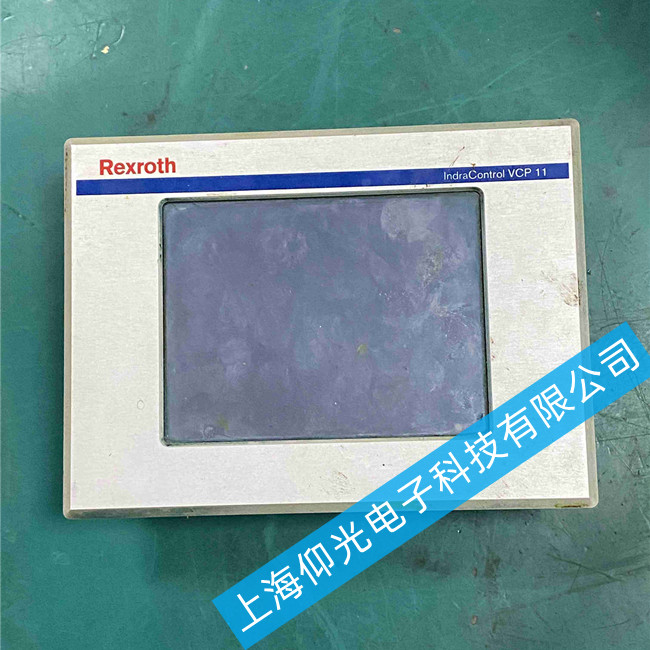

力士樂觸摸屏VCP11.2DWN-003-NN-NN-PW上電無顯示維修方法
力士樂VCP11.2DWN-003-NN-NN-PW是數控系統專用操作面板，上電無顯示是該型號高發故障，整理了標準化維修排查方案：
一、故障核心邏輯
該型號上電無顯示90%以上由電源回路損壞或背光/顯示通路故障引發，按優先級逐步排查即可快速定位：
二、分步維修排查方案
1. 優先排查外部基礎故障（無需拆機，10分鐘完成）

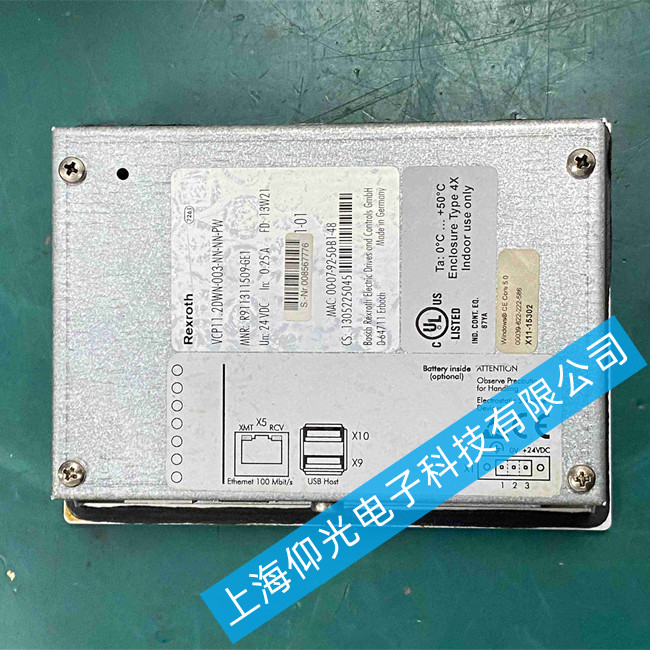

供電檢查：該型號額定輸入為DC24V，測量端子處輸入電壓，確認電壓在20V-28V正常范圍：若電壓為0，排查前級斷路器、開關電源是否跳閘損壞；若電壓偏低，更換功率足夠的24V電源，供電不足會導致無法啟動無顯示。
接線端子緊固：重新緊固電源輸入和通訊端子，清理針腳氧化層，接線松動、氧化會導致完全斷電，重新緊固后試機，偶發接觸問題可直接恢復。
外部復位測試：斷開電源靜置5分鐘后重新上電，排除臨時程序卡死、靜電干擾導致的無顯示，若重啟后恢復，可繼續使用觀察。
2. 分現象排查內部硬件故障
拆機后根據上電后指示燈狀態，對應排查：
情況1：電源指示燈不亮，完全無反應（最高發，占比超60%）
故障點集中在電源輸入回路：
檢查輸入保險絲：測量進線保險通斷，若保險燒斷，先排查內部短路隱患，再更換同規格保險絲；嚴禁直接更換大額定電流保險，避免燒毀核心部件。
電容與功率元件檢查：查看電源板是否有電容鼓包漏液、元件燒焦發黑，電容老化鼓包是該型號電源無輸出的最常見原因，直接更換所有鼓包濾波電容即可修復大部分故障；若整流二極管、降壓開關管擊穿短路，更換對應損壞功率元件。
電源管理芯片檢查：保險、電容都正常但無輸出，測量開關電源芯片供電，若供電正常無輸出，說明芯片損壞，更換同型號電源芯片即可修復供電。
情況2：電源指示燈亮，但屏幕完全無顯示（可隱約看到畫面）
故障點集中在背光驅動與背光硬件：
背光LED燈條燒壞：該型號采用LED背光，長期使用后燈珠老化燒壞會導致整體背光不亮；測量燈條通斷，更換全新同規格LED燈條即可修復，無需更換整個屏幕。
背光驅動電路故障：燈條正常則說明背光驅動芯片、升壓電容損壞，更換燒壞的驅動芯片、升壓電容，修復升壓電路即可輸出正常背光電壓。
顯示排線松動氧化：重新拔插LVDS顯示排線，用橡皮擦拭排針線腳清理氧化層，排線松動氧化會導致顯示信號無法傳輸，重新固定后大多可恢復顯示。
情況3：電源燈亮，背光也亮，但屏幕無內容
故障點集中在主板顯示與啟動回路：
檢查顯示輸出芯片：測量主板LVDS接口輸出信號，若信號異常，更換損壞的顯示輸出芯片，修復顯示通路即可。
主板啟動回路故障：測量主板核心供電，若核心供電缺失，更換損壞的穩壓芯片；晶振不起振則更換晶振，修復啟動回路；若BIOS引導程序損壞，重新燒錄官方對應型號的BIOS程序即可解決。
主控芯片損壞：上述排查都正常仍無顯示，說明主板主控芯片燒壞，這種情況建議更換原廠拆機主板，維修性價比更高。
