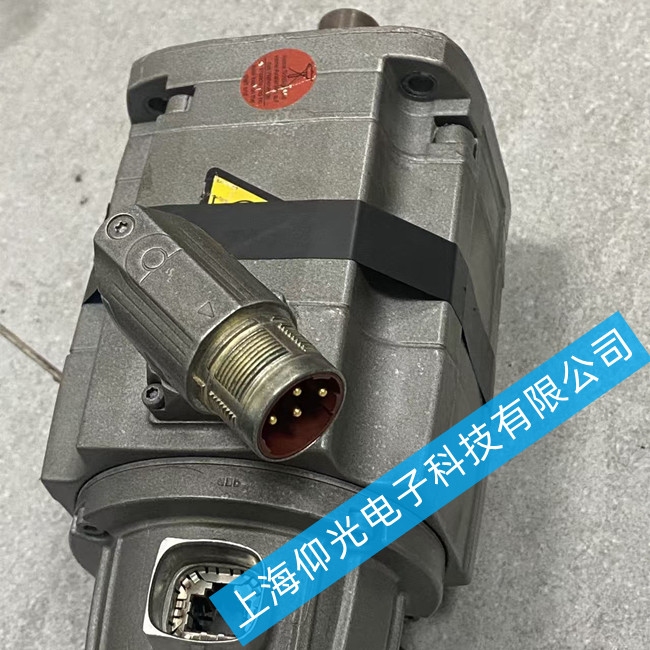

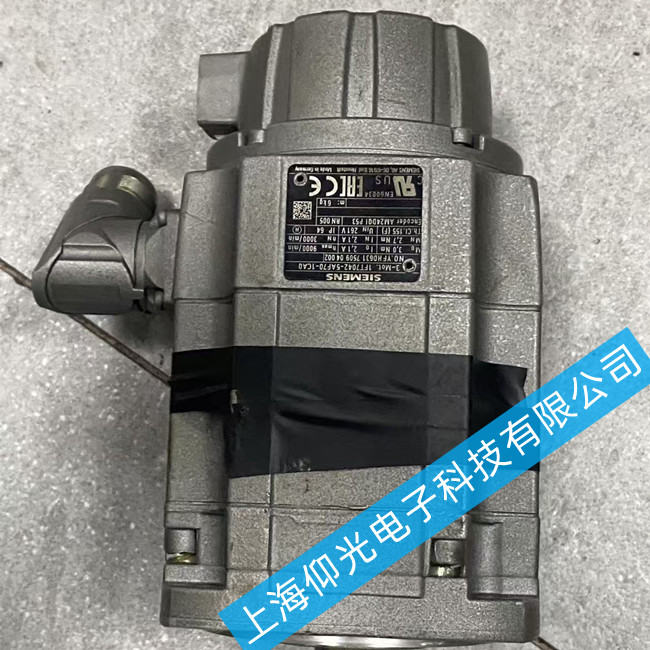

西門子伺服電機維修1FT7042-5AF70-1CA0輸出不平衡故障維修
西門子1FT7042-5AF70-1CA0伺服電機輸出不平衡故障，可按以下方案維修：
1. 核心故障原因
外部三相輸入電壓不平衡，供電鏈路接觸不良
電機內部繞組匝間短路、某相支路焊接虛接
電機接線端子接錯，或繞組對地出現相間短路
2. 分步維修方法
先檢測外部三相供電電壓，排查電源側的不平衡問題，確認供電正常后再拆機檢測電機
用萬用表測量三相繞組電阻，對比阻值偏差，定位虛接、短路的故障點位，重新焊接受損支路或重繞故障繞組
檢查接線端子的接線順序，修正錯誤接線，完成絕緣測試后上電試運行，確認三相輸出恢復平衡
國內有多家專業工控維修廠商可承接該型號的故障維修，可選擇有對應備件庫存的服務商快速完成修復。
可通過以下方法快速判斷伺服電機輸出是否不平衡：
直觀征兆判斷
電機運行時出現異常抖動、異響，外殼局部溫升過快，帶載后扭矩波動明顯，設備加工精度大幅下降，這些都是輸出不平衡的典型外在表現。
電氣參數檢測
用鉗形電流表測量電機三相運行電流，正常三相不平衡率不大于10%；用萬用表測三相繞組直流電阻，正常不平衡率不大于2%，數值偏差超標即可判定輸出失衡。
隔離驗證排查
脫開電機與機械負載的連接，空載運行時讀取驅動器后臺三相電流數據，若三相數值差值持續偏高，排除機械卡滯誘因后，即可確認電機本體輸出不平衡。
輔助工具確認
用示波器檢測三相電流波形，若某相波形明顯畸變?nèi)笔�，或通過振動頻譜分析發現與電機轉速?gòu)?qiáng)相關的異常振動頻率，也可精準判定輸出不平衡故障。
