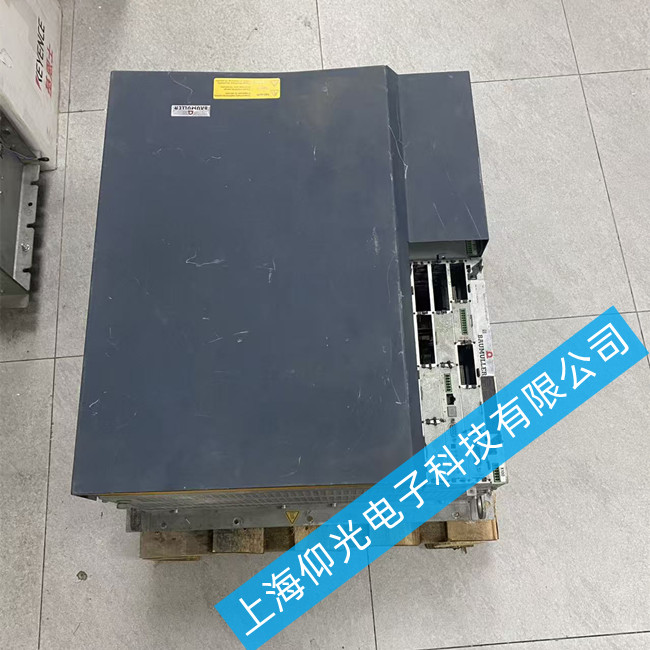

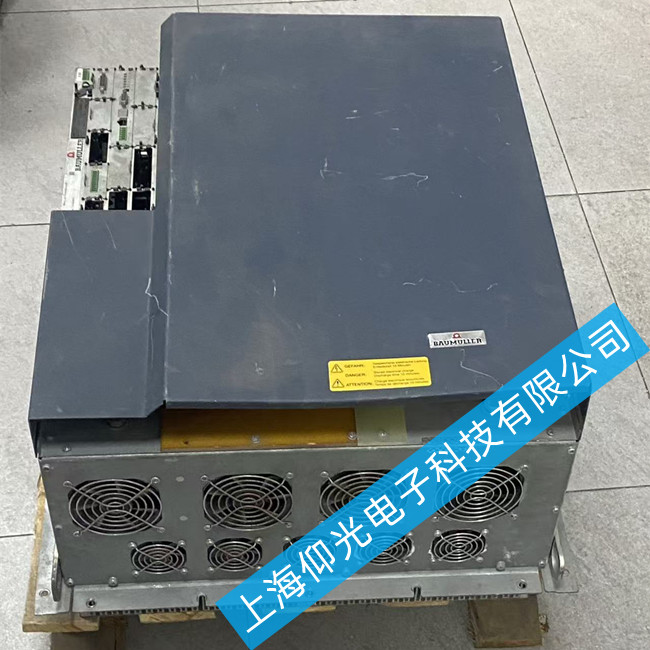

鮑米勒伺服驅動器BM4473-AI2-01643-S01-03-SET報警F087維修
一、F087 報警代碼含義
在鮑米勒 BUM 4400 / BM4473 系列伺服驅動器中，F(xiàn)087 通常表示"電機溫度傳感器故障/溫度傳感器斷線或短路"（Motor Temperature Sensor Fault），即驅動器無法正確讀取電機內置 PTC 或 NTC 溫度傳感器的信號——傳感器開路、短路、接線不良或參數配置不匹配均會觸發此報警
二、常見故障原因
電機內嵌 PTC/NTC 熱敏電阻開路（斷線）、短路燒毀、阻值漂移
接線問題
溫度反饋線（通常為 X11 端子 Pin5/Pin6）斷線、端子氧化松動、屏蔽層破損對地短路
參數設置
參數中溫度傳感器類型（PTC/NTC/KTY84 等）選錯，或溫度報警閾值 t062 設置不合理
電機過熱
實際長期過載運行致繞組溫度超過 PTC 動作閾值（約 >130~150℃），被誤判為傳感器異常
驅動器側
驅動器的溫度檢測接口電路元件老化損壞
三、分步排查與維修流程
第一步：斷電測量溫度傳感器阻值
切斷驅動器及電機電源，拆下電機溫度反饋線（X11 溫度信號 +/− 端子）。
用萬用表測傳感器阻值：
PTC 傳感器（常溫 20~25℃）：典型阻值約 100~150Ω，溫度升至動作點阻值會陡增（通常 >1kΩ 以上）。
NTC 傳感器（25℃）：典型為 10kΩ（β 值常見 3435 或 3950），隨溫度升高阻值下降。
判斷：
阻值 = ∞（開路） → 傳感器或引線內部斷線，需更換電機或返修電機溫度傳感器。
阻值 ≈ 0Ω（短路） → 傳感器短路或線纜碰線，檢查電機出線盒及拖鏈段線纜。
阻值正常但在線仍報 F087 → 重點查接線端子及驅動器參數。
