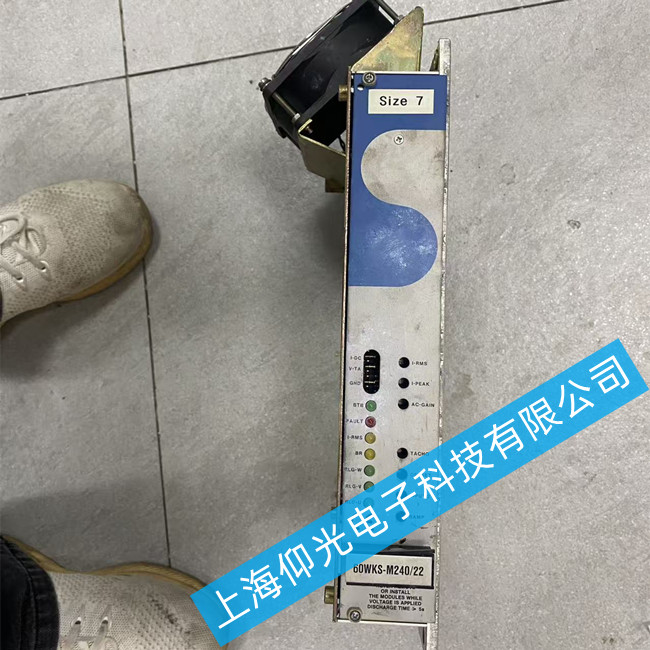

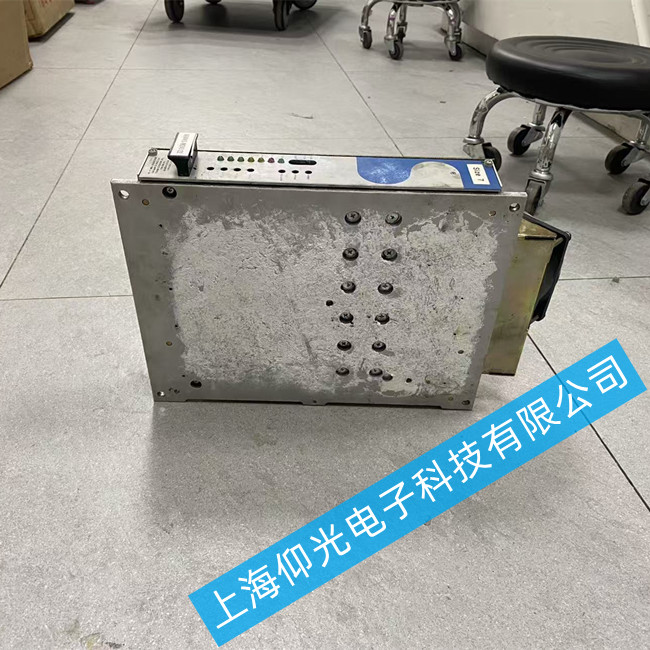

科爾摩根SEIDEL驅動器維修60WKS-M240/22主軸驅動模塊報警維修
科爾摩根SEIDEL驅動器核心維修步驟與排查方向
故障代碼識別與初步診斷
驅動器面板通常會顯示特定的錯誤代碼（如 F01-F32 等）或 LED 狀態指示燈。F22 在某些科爾摩根驅動器中可能表示“保留”或特定的內部通訊/硬件故障，但在 SEIDEL 老款模塊中，需結合具體閃爍模式判斷。若無法直接讀取代碼，需觀察指示燈狀態：紅燈常亮通常指向過壓、欠壓或硬件短路；綠燈閃爍可能提示傳感器或編碼器異常 。
電源與輸入信號檢測
許多報警源于電源問題。請使用萬用表測量輸入電壓（L1/L2/L3）是否在額定范圍內，檢查是否存在過壓（F02）或欠壓（F05）情況。同時，確認直流母線連接是否牢固，排除因電壓波動導致的模塊保護性報警 。對于 60WKS 系列，還需檢查勵磁與電樞端子接線是否正確，避免極性接反導致組件損壞 。
深度硬件檢測與修復
若初步排查無果，需進行深度檢測：
組件測試：拆解模塊后，使用電阻測試儀檢測 IGBT 模塊、電容及整流橋，查看是否有擊穿或阻值異常。
信號分析：利用示波器檢測輸出端（U/V/W）波形，判斷是否有噪聲干擾或三相不平衡。
編碼器反饋：檢查主軸編碼器連線及反饋信號，編碼器故障或聯軸節損壞常導致速度反饋丟失，引發報警 。
科爾摩根伺服驅動器維修故障如下：
一、核心常見報警誘因
過流類：主軸電機繞組短路、動力線絕緣破損，驅動模塊內部IGBT功率元件擊穿
過壓/欠壓類：母線電容容量衰減、外部供電波動，制動回路異常
通訊類：光纖信號鏈路松動、控制板通訊芯片故障，數據傳輸中斷
溫度類：散熱風道積塵堵塞、溫度傳感器老化，觸發過熱保護報警
二、分步維修方法
先讀取驅動器面板顯示的具體報警代碼，對照官方手冊鎖定故障大類，排除外部供電、電機側的明顯異常。
斷電拆機檢測功率回路，替換擊穿的IGBT模塊、容量衰減的母線電容，清理散熱風道積塵。
檢修控制板通訊鏈路，重新緊固光纖接頭，更換故障的通訊芯片，恢復數據傳輸穩定性。
完成硬件修復后，空載上電測試主軸運行狀態，確認報警完全清除，帶載連續運行30分鐘驗證功能穩定。
