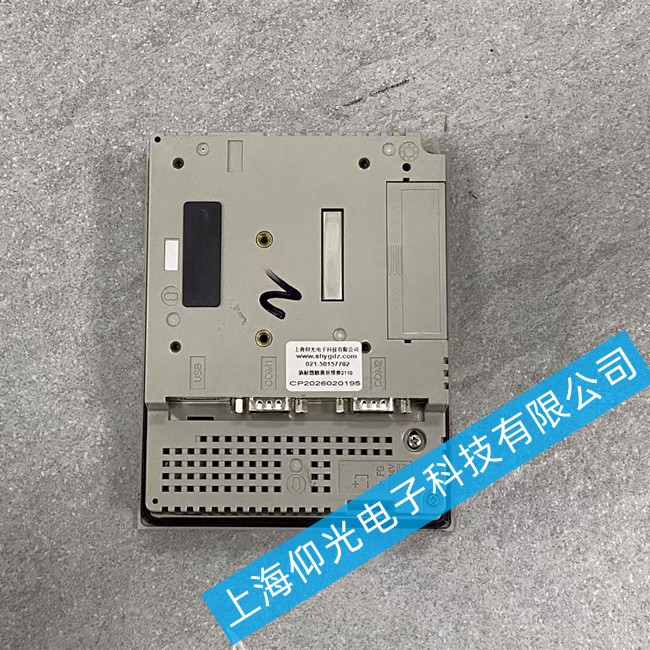

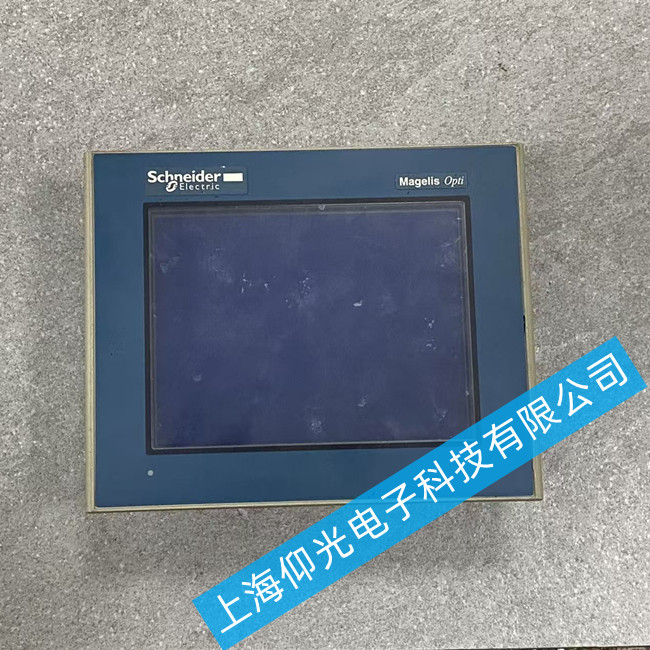

施耐德觸摸屏 XBTOT2110觸摸無反應故障維修方法
針對施耐德XBTOT2110觸摸屏觸摸無反應故障，給出完整維修方案：
一、核心故障原因
表面異物遮擋：屏幕表面積塵油污堆積，觸控感應區域被異物覆蓋
軟件參數異常：系統卡頓、觸控校準參數丟失，驅動程序出錯
硬件連接故障：觸摸排線松動氧化，接口接觸不良導致信號中斷
核心元件損壞：觸摸面板碎裂、觸控控制板芯片燒毀，觸控功能失效
二、分步維修方法
用無塵軟布擦拭屏幕表面，清理邊框縫隙內的灰塵異物，排除遮擋導致的觸控失靈。
重啟設備進入系統設置，重新完成觸控校準操作，重裝適配的觸摸驅動修復軟件異常。
斷電拆機，重新插拔緊固觸摸排線，清理氧化的接口觸點，排除線路接觸不良故障。
更換碎裂的觸摸面板，檢修觸控控制板上的虛焊、損壞元件，恢復觸控功能。
全區域逐點測試觸摸響應，確認所有點位觸控靈敏無卡頓，連續運行30分鐘驗證功能穩定。
施耐德觸摸屏核心排查與修復步驟
表面清潔與外觀檢查：使用無水酒精或?qū)Ｓ们鍧崉┡浜宪洸紡氐撞潦闷聊�，去除油污、水漬及灰塵；檢查屏幕玻璃是否有裂紋或局部受壓（如外殼螺絲過緊壓迫觸控層）。
斷電重啟與軟復位：切斷 24V 電源等待 30 秒后重新上電，排除臨時程序死鎖；若屏幕顯示正常但觸摸無響應，嘗試長按電源鍵（如有）或重新插拔通訊/電源線纜。
執行出廠校準：在系統啟動畫面或設置菜單中進入“觸摸屏校準”模式（通常需使用手寫筆或硬物尖頭點擊十字標記），按提示完成五點或九點校準；注意：XBTOT 系列為電阻屏，必須使用硬物點擊，手指觸摸可能無效。
檢查內部連接：斷電拆機，檢查觸摸屏排線與主板接口是否松動、氧化或斷裂，重新插拔并確認卡扣鎖緊；觀察控制板指示燈狀態（正常應為綠燈閃爍）。
硬件替換測試：若上述無效，大概率是電阻觸控層老化損壞或觸控控制芯片故障，需更換整塊觸控玻璃組件或送修進行元件級維修（更換觸控 IC/排線）。
關鍵注意事項
技術特性：XBTOT2110 采用模擬電阻式觸摸屏，依賴壓力感應，嚴禁僅用手指操作，需配合手寫筆或指甲點擊；該型號已停產，官方推薦替代型號為HMIGTO2300（軟件兼容，接口一致）。
故障區分：若屏幕完全不亮，屬電源或背光故障；若顯示正常但無觸摸，屬觸控層或信號傳輸故障；若局部無反應，多為觸控層物理損傷或校準丟失。
施耐德觸摸屏常見故障:上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒元器件,不能正常開機、按觸摸屏無反應或反應慢(觸摸不良)、內容錯亂、進不了系統界面、顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常等維修、按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。
