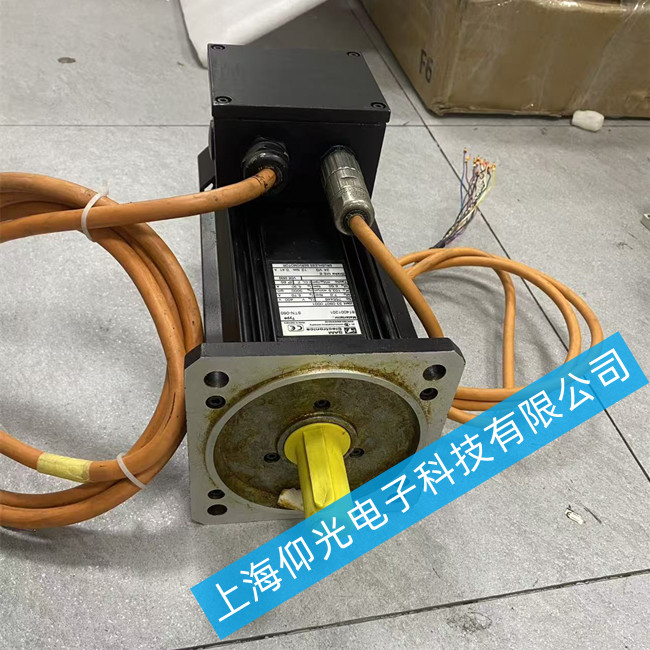

SAM伺服電機維修STN-060燒線圈繞組故障維修方法
SAM伺服電機維修故障診斷與根因排查
立即斷電隔離：停止運行并斷開驅動器連接，防止故障擴大或損壞驅動器。
外觀與絕緣檢測：目測線圈碳化/發黑范圍，使用兆歐表測量三相繞組對地絕緣電阻（正常應>1MΩ，燒壞通常接近 0Ω）及相間電阻平衡度。
根因鎖定：燒線圈多為過載、缺相、散熱不良、軸承卡死或驅動器輸出異常導致，維修前必須確認機械負載無卡阻且驅動器無短路輸出，否則重繞后必再次燒毀 。
編碼器保護：拆解前標記編碼器位置，伺服電機含高精度編碼器，拆卸不當會導致位置反饋失效 。
繞組修復工藝流程
方案選擇：若僅局部匝間短路且鐵芯未損，可嘗試抽出故障線圈重嵌；若三相全燒、絕緣漆焦糊或鐵芯局部熔蝕，必須整體更換定子繞組或更換定子總成 。
數據記錄：拆解前詳細記錄原繞組線徑、匝數、節距、接線方式（星形/三角形）、絕緣等級及引出線位置，確保復原參數一致 。
拆線與嵌線：加熱軟化絕緣（80-100℃），小心取出舊線；選用同規格耐溫漆包線（通常 F 級或 H 級），按原數據繞制嵌入，層間與相間嚴格墊絕緣紙，避免損傷漆膜 。
浸漆烘干：預烘去潮（120℃左右 4-6 小時）→ 浸漬絕緣漆（真空浸漆效果最佳）→ 分段烘干固化，形成完整絕緣膜以提升散熱與耐壓 。
組裝與測試：裝回軸承（更換老化軸承）、校準編碼器零位；空載測試三相電流平衡度、絕緣電阻及溫升，確認無誤后方可聯機 。
關鍵注意事項
專業門檻：伺服電機對繞組對稱性、動平衡及編碼器精度要求極高，非專業車間缺乏繞線模具、真空浸漆設備及編碼器校準工具，自行修復極易導致精度喪失或二次故障，建議送修專業伺服維修機構 。
成本評估：STN-060 若為小功率型號，重繞人工與材料成本可能接近換新，需對比維修報價與整機價格決策 。
預防復發：維修后務必檢查驅動器參數（增益、電流限制）、供電電壓穩定性及機械傳動鏈順暢度，加裝散熱風扇或清理風道 。
若不具備專業繞線及絕緣處理?xiàng)l件，直接更換定子組件或整機是更可靠的經濟選擇。
SAM伺服電機維修故障：磁鐵爆鋼、磁鐵脫落、電機維修、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等故障維修。
