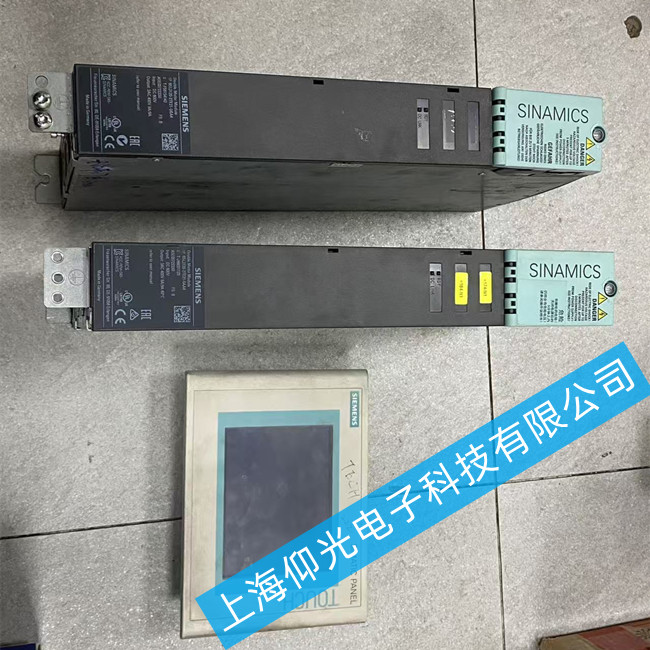

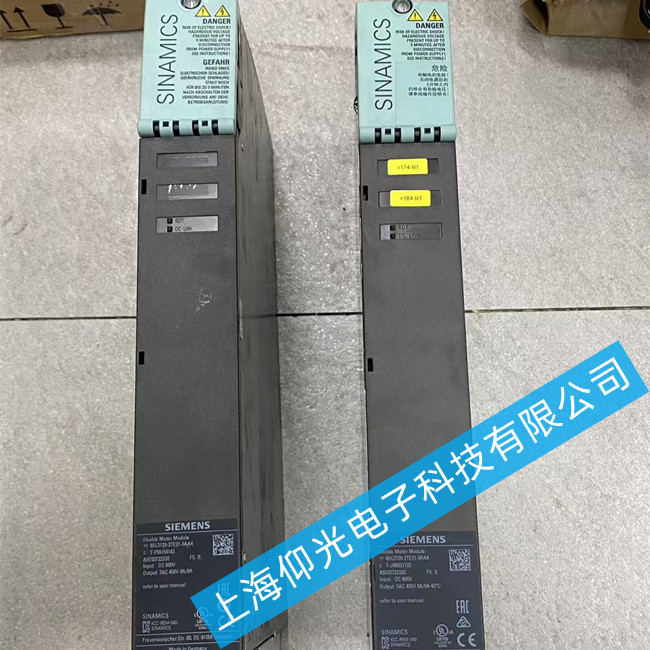

西門子驅動器維修6SL3120-2TE21-0AA4主板故障維修方法
西門子驅動器故障現象與初步診斷
1. LED指示燈狀態分析
RDY (Ready) 紅燈常亮/閃爍：表示控制單元存在一般性錯誤或固件加載失敗。需檢查CF卡、固件版本匹配性及內部DC/DC電源。
COM (DP) 紅燈常亮/閃爍：PROFIBUS-DP通訊中斷。需檢查終端電阻、DP插頭接線或DP接口芯片（如ADM2486）是否損壞。
RDY與COM雙紅燈交替閃爍：通常為固件與硬件不匹配（如CU320-2插入了CU320的CF卡），或內部存儲芯片（EEPROM）數據丟失。
上電無任何顯示：開關電源故障，重點檢查X24（24V DC）端子供電、保險絲F1及DC/DC轉換電路。
2. 軟件報警代碼關聯
F30001 / F30002：直流母線過壓/欠壓。需檢查主板上的母線電壓檢測分壓電阻網絡（通常為精密貼片電阻）。
F30005：I²t過載。檢查電流檢測霍爾傳感器接口及運放電路。
F30885：DRIVE-CLiQ循環數據錯誤。檢查X100-X103接口物理層芯片及外圍濾波電容。
F01990 / F01991：內部軟件錯誤。多為CF卡接觸不良或DSP外圍存儲器故障。
主板維修步驟與方法
第一步：安全下電與外觀檢查
斷開主電源及直流母線連接，等待5分鐘以上確保電容放電完畢。
拆下CU320-2控制板，觀察PCB是否有燒灼痕跡、電容鼓包（特別是CPU附近的鉭電容）、芯片裂紋或虛焊。
使用萬用表蜂鳴檔檢查電源輸入端（X24）對地阻值，若阻值接近0Ω，說明后端存在嚴重短路。
第二步：電源電路維修（無顯示故障）
該主板采用24V DC輸入，通過DC/DC芯片（如TI的TPS系列）轉換為+5V、+3.3V、+1.2V（DSP核電壓）。
測量輸入保險F1：若熔斷，禁止直接更換，必須排查后級短路。
逐級測量輸出電壓：從24V輸入開始，測量各DC/DC芯片的輸入/輸出。常見故障點為功率電感開路、續流二極管擊穿或?yàn)V波電容短路。若某路電壓缺失，會導致DSP不工作，面板無顯示。
重點元件：檢查CPU核電壓的鉭電容C1/C2，該電容易因過壓或老化擊穿，導致核電壓短路。
第三步：通訊接口電路維修（COM燈報警）
PROFIBUS-DP接口（X2）：該接口采用隔離芯片（如ADM2486或類似型號）。測量芯片供電（+5V、+3.3V）是否正常。若A/B信號線對地阻值異常（正常應為高阻態），更換隔離芯片及保護TVS二極管。
DRIVE-CLiQ接口（X100-X103）：接口芯片內部集成PHY與協議處理。故障時表現為接口燈不亮或閃爍異常。維修時需檢查接口針腳是否彎曲，并測量接口芯片的時鐘信號及電源。
