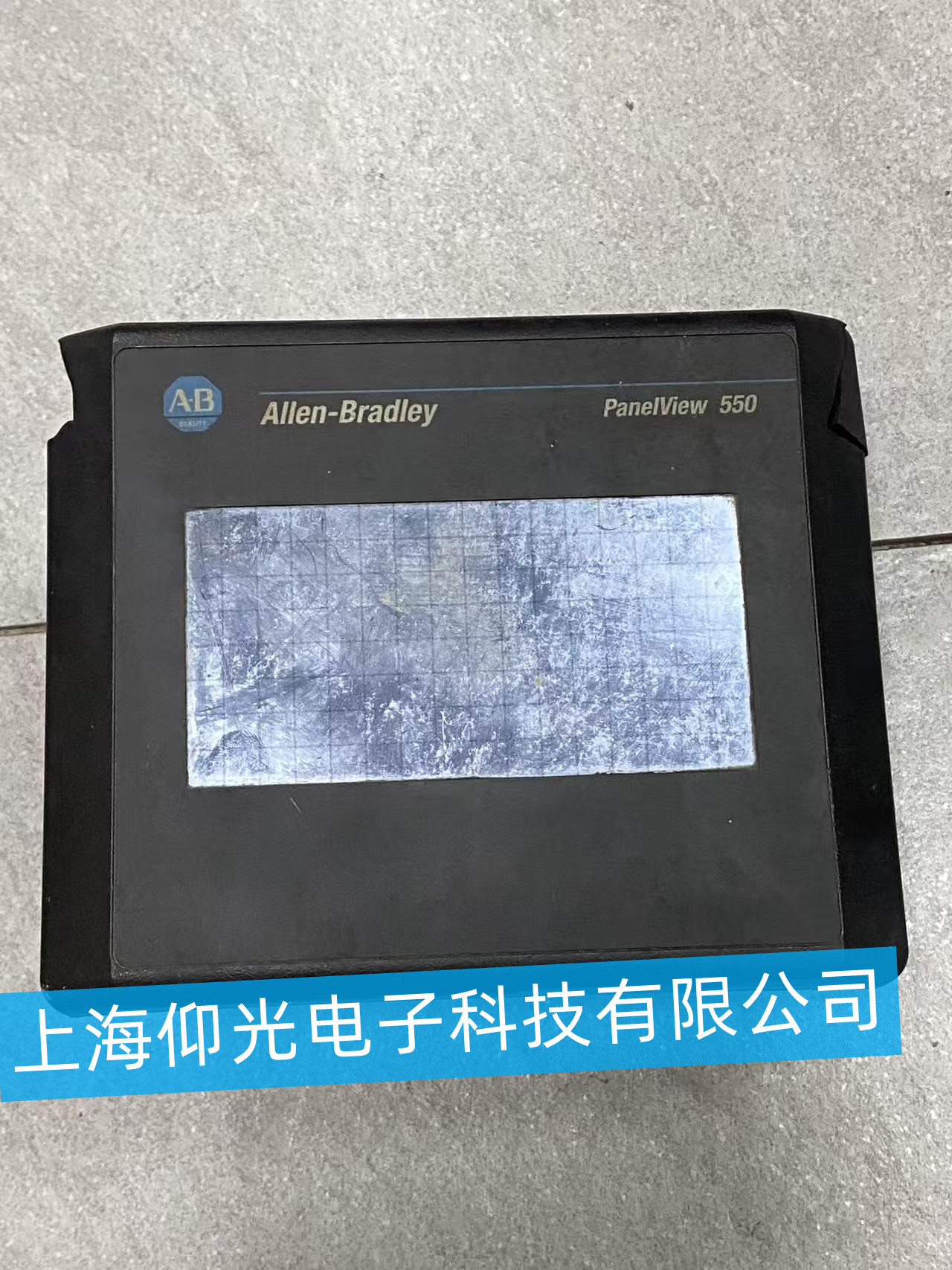

 Allen‑Bradley PanelView 550 維修處理步驟

• 斷電操作：先斷開設備所有電源（DC24V 輸入），避免短路。
• 外觀檢查：
  • 查看外殼、屏幕是否有碎裂、進水或燒蝕痕跡。
  • 檢查電源接口、通訊接口針腳是否彎曲、氧化。
• 供電測試：
  • 重新接好 24V 電源，用萬用表測量輸入電壓，確認在 19.2V–28.8V 之間。
  • 若電壓異常，檢查電源適配器 / 開關電源是否故障，更換后再試。

2. 開機與系統初步診斷

• 強制重啟：長按電源鍵 10 秒后松開，重新上電開機，觀察屏幕狀態：
  • 若有羅克韋爾開機 Logo → 硬件基本正常，問題多在軟件 / 系統層面。
  • 若完全黑屏 / 無背光 → 優先排查背光板、電源板或主板供電。
• 故障現象對應處理：
  • 白屏 / 花屏 / 豎線：拆開外殼，重新插拔液晶屏與主板的排線；若仍異常，需更換液晶屏。
  • 觸摸無響應 / 偏移：進入系統設置→觸摸校準，按提示完成四點校準；若校準失敗，更換觸摸玻璃。
  • 反復重啟 / 無法進入系統：檢查內部 CF 卡是否松動，嘗試用備份 CF 卡恢復系統。

3. 軟件 / 系統恢復（針對無法啟動或程序異常）

1. 準備好原廠備份 CF 卡或系統鏡像卡。
2. 斷電后插入 CF 卡，重新上電，設備會自動進入系統恢復模式。
3. 等待恢復完成（約 5–10 分鐘），重啟后驗證是否正常進入工程界面。
4. 若 CF 卡損壞，需重新燒錄系統鏡像（需專業工具與授權文件）。

4. 硬件拆解與部件更換（專業級維修）

僅在軟件恢復無效時進行，建議由專業工程師操作：

• 更換觸摸玻璃：拆除前框，分離觸摸層與液晶屏，安裝同規格觸摸玻璃并重新校準。
• 更換液晶屏：斷開屏線與背光供電，更換對應型號液晶屏，測試顯示與觸摸功能。
• 更換電源板：若供電模塊故障，更換內部 DC-DC 電源板，重新測量輸出電壓。
• 更換主板：若核心主板損壞，更換后需重新燒錄設備序列號與授權，下載工程程序。

5. 維修后驗證與老化測試

• 通電后連續運行 24 小時，驗證：
  • 顯示是否穩定、觸摸是否精準。
  • 通訊是否正常（與 PLC / 上位機連接測試）。
  • 無重啟、花屏、死機等異常。
• 測試完成后，清理設備外觀，做好維修記錄。
