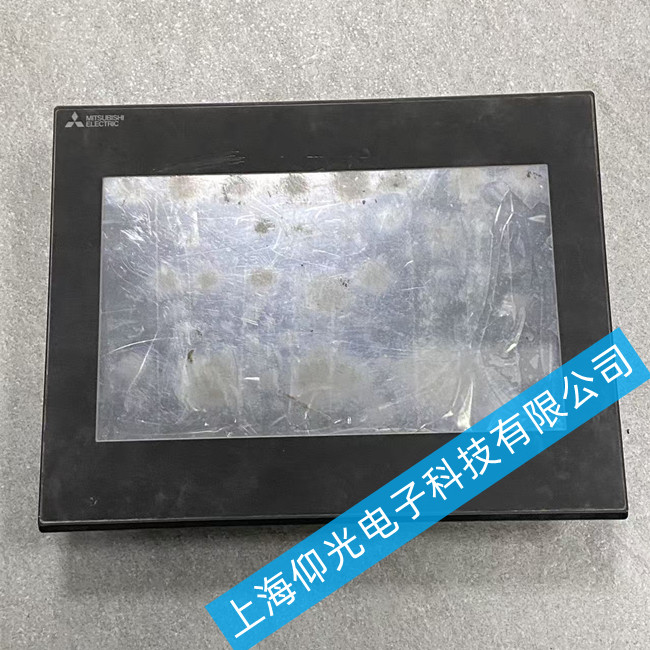

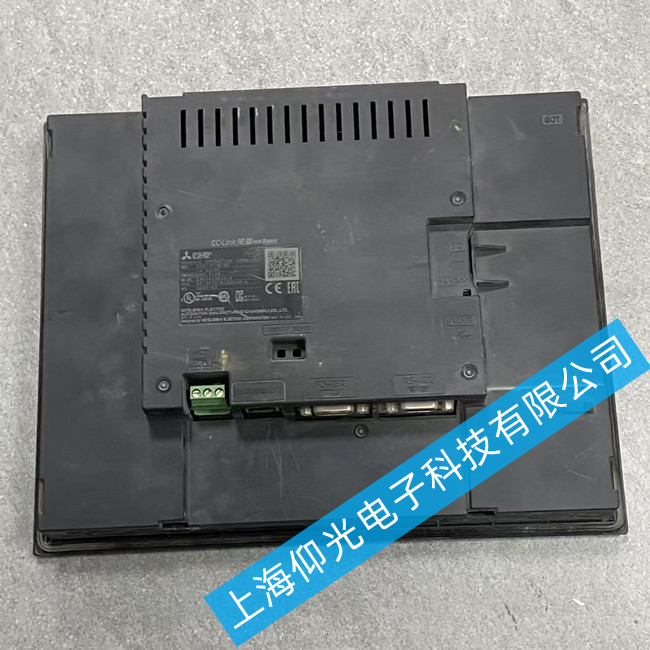

三菱觸摸屏GS21110-WTBD上電燒保險故障維修方法
三菱GS21110-WTBD上電燒保險，說明內部存在硬短路，90%故障集中在電源輸入回路，整理了標準化維修排查方法：‌
一、第一步：先排除外部短路（10分鐘完成）
斷開觸摸屏所有外接通訊線，更換同規格新保險后單獨給電源端子供電試機：
如果換保險后不再燒：說明是外部接線或外接設備短路，排查外接故障即可解決，無需拆機修觸摸屏。
如果換保險后依然燒：確認是觸摸屏內部短路，拆機排查內部故障。
二、第二步：內部短路故障排查（按優先級定位）
該型號內部短路90%出在電源板，按順序排查最快定位：
1. 入口EMC元件擊穿（雷擊/電網浪涌后高發）
入口壓敏電阻、共模電感電容擊穿是上電燒保險常見原因：測量壓敏電阻和EMC電容通斷，若擊穿短路，直接更換同規格壓敏電阻電容，修復后即可正常上電，半小時就能完成維修。
2. 整流橋/電源開關管擊穿（最高發，占比超70%）
這是該型號燒保險最常見的內部原因：
測量整流橋引腳通斷，若任意引腳正反向都導通，說明整流橋擊穿短路，更換同規格整流橋即可。
整流橋正常則檢查電源開關管，開關管過載擊穿后會直接燒斷進線保險，更換對應型號的開關管，修復電源回路，1小時內可完成維修。
3. 次級輸出回路短路
電源板次級5V/3.3V輸出整流二極管擊穿也會燒保險：測量次級二極管通斷，擊穿后直接更換對應規格的二極管，半小時就能完成更換。
4. 罕見主板短路故障（當天也可修復）
如果電源板排查無短路，短路點多在主板：通常是網口保護芯片、供電MOS管擊穿，更換對應損壞的貼片元件即可，專業維修有常用備貨的情況下，2小時內可完成修復。
三、維修注意事項

嚴禁更換額定電流遠大于原規格的大保險，會導致短路時無法及時保護，燒毀主板主控等貴重部件；只要不是主控芯片短路這種極端情況，常規短路故障都能當天修好，維修成本遠低于更換全新觸摸屏。

三菱觸摸屏常見故障:上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒元器件,不能正常開機、按觸摸屏無反應或反應慢(觸摸不良)、內容錯亂、進不了系統界面、顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常等維修、按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。
