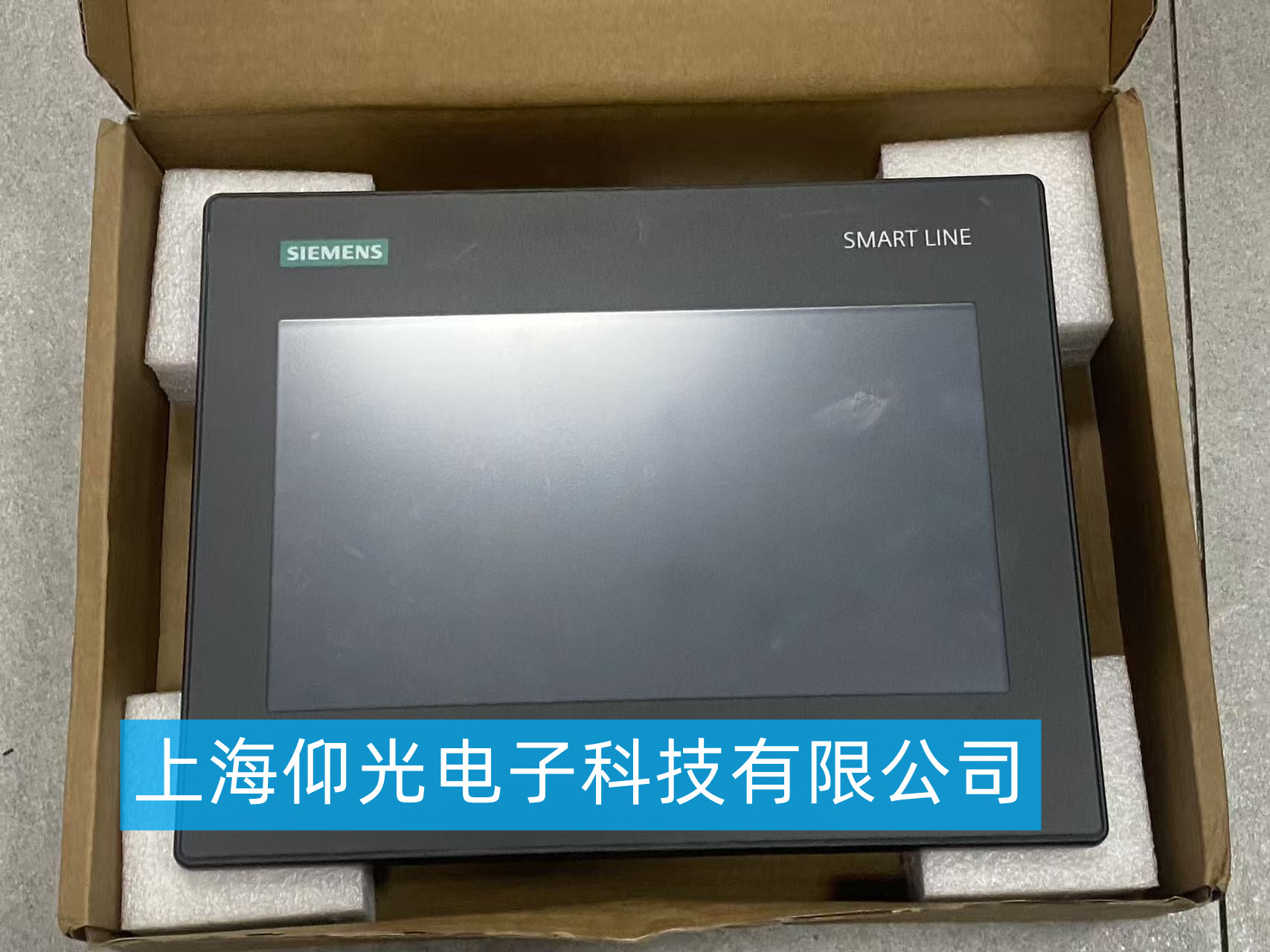

這是西門子 SMART LINE 系列人機界面（HMI），常見故障及維修方案如下：

🔍 常見故障與診斷方向

1. 上電無顯示 / 黑屏
   • 先檢查供電：確認 24V DC 輸入是否正常，有無正負極接反、電壓過低或短路。
   • 排查電源電路：內部電源模塊、濾波電容或保險管損壞，會導致整機無供電。
   • 若背光不亮但有微弱顯示，多為背光驅動板或背光燈管 / LED 燈珠故障；若完全無反應，重點查供電回路。
2. 觸摸無響應 / 觸摸偏移
   • 先嘗試校準觸摸：進入系統設置，執行觸摸校準程序，排除參數問題。
   • 硬件層面：觸摸玻璃破裂、觸摸排線松動，或觸摸控制芯片損壞，會導致觸摸失效或偏移。
   • 若部分區域失靈，多為觸摸玻璃局部損壞；若完全無響應，優先檢查排線與控制電路。
3. 花屏 / 白屏 / 閃屏
   • 花屏 / 閃屏：多為 LCD 屏幕排線松動、主控板顯存故障，或屏幕驅動電路異常。
   • 白屏：可能是屏幕背光正常但無數據輸出，重點查主板與屏幕之間的通訊排線，或主控 CPU 故障。
   • 若重啟后恢復，多為接觸不良；若持續異常，需拆解檢測硬件。
4. 通訊故障 / 無法連接 PLC
   • 檢查通訊線纜：RS485 / 以太網接口是否松動、線纜是否破損，確認通訊參數（IP 地址、波特率、站號）與 PLC 匹配。
   • 排查接口電路：網口變壓器、RS485 收發芯片損壞，會導致通訊中斷；若指示燈不亮，優先查接口硬件。
   • 軟件層面：確認程序是否下載完整、通訊協議是否正確，排除配置問題。

✅ 標準維修流程

1. 外觀與初步檢測
   • 清潔屏幕表面與接口，檢查是否有碎裂、進水痕跡或燒糊氣味。
   • 測量 24V 供電電壓，確認輸入正常后再上電，避免二次損壞。
2. 拆解與硬件檢測
   • 拆開外殼，檢查內部排線是否松動，電容是否鼓包，芯片是否有燒痕。
   • 用萬用表檢測電源回路、接口電路的通斷與電壓，定位故障元器件。
   • 若為屏幕 / 觸摸故障，替換同型號屏幕或觸摸玻璃進行交叉驗證。
3. 故障部件更換
   • 更換損壞的電源芯片、接口芯片、電容、排線或屏幕 / 觸摸組件。
   • 對主控板故障，若無法修復則更換同型號主板，確保程序兼容性。
4. 上電調試與測試
   • 空載上電，測試屏幕顯示、觸摸功能與通訊接口是否正常。
   • 下載測試程序，連接 PLC 驗證通訊，確保功能完全恢復。
5. 老化測試
   • 連續運行 4-8 小時，監測溫度、顯示與通訊穩定性，確認維修可靠。

💡 保養與預防建議

• 避免在潮濕、多塵或高溫環境下使用，定期清潔屏幕與接口。
• 插拔通訊線纜時務必?cái)嚯�，防止靜電或熱插拔損壞接口電路。
• 定期備份 HMI 程序，避免故障后數據丟失。
