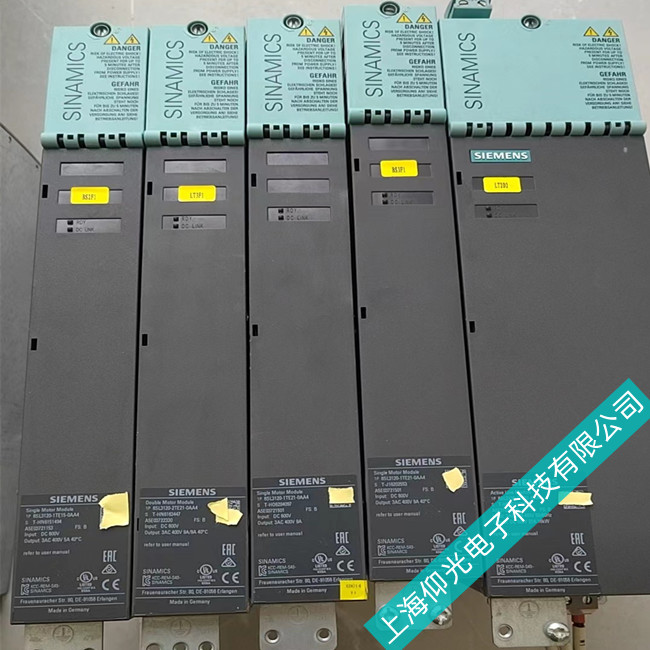

西門子伺服驅動器常見F08501故障維修
故障排查與解決步驟
1. 檢查控制器狀態（軟件層面）
這是最簡單也最容易被忽略的一步。
檢查PLC狀態：確保作為PROFINET控制器的PLC處于 RUN 運行模式，而非STOP（停機）狀態。
檢查通訊設置：在PLC的硬件組態中，檢查PROFINET網絡的數據刷新時間（更新時間） 是否設置得過短。如果網絡站點較多，可以嘗試適當延長這個時間。
2. 檢查硬件與物理連接
檢查通訊電纜：
確認網線連接牢固，沒有松動或斷線。
請使用西門子專用的PROFINET電纜，普通網線的抗干擾能力無法保證。
檢查電纜總長度是否超過100米，這是PROFINET電纜的最大允許長度。
檢查端口：檢查驅動器本身的PROFINET端口是否物理?yè)p壞。如果有條件，可以通過交叉測試（例如，更換到其他控制單元）來判斷。
檢查IP地址和設備名稱：確保驅動器的IP地址和PROFINET設備名稱在項目?jī)?nèi)唯一且配置正確。IP地址或名稱沖突是導致通訊異常的常見原因。
3. 排查電磁干擾（EMC）
如果前兩步都正常，干擾的可能性就很大。
檢查電纜布線：
物理隔離：PROFINET通訊電纜必須與動力電纜（如電機線）分開布線。平行走線時，間距最好大于20厘米。
避免同槽：不要將通訊電纜與動力電纜放在同一個橋架或線槽內。
檢查接地系統：
確�？刂破骱万�(qū)動器都正確、可靠地接地。
檢查PROFINET電纜的屏蔽層是否接地。屏蔽層必須被正確壓接到RJ45連接器的金屬屏蔽夾中，才能發揮作用。
