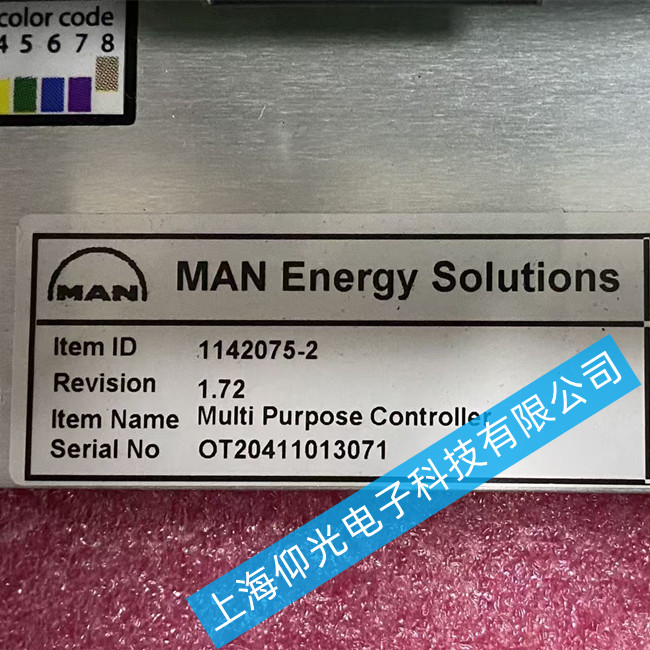

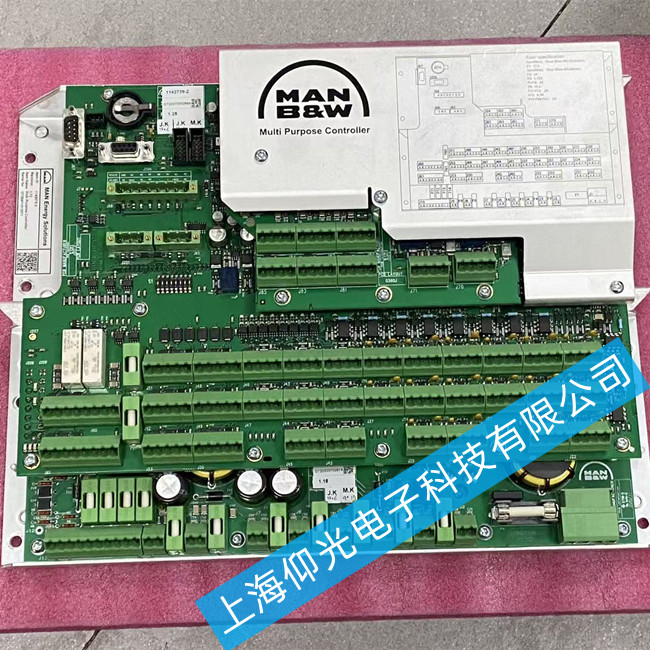

MAN輔機板維修1142075-2 控制板故障維修
結合此前你咨詢MAN輔機板2056517-6輸出控制點壞故障維修的相關背景，針對MAN輔機板1142075-2控制板故障，給出對應維修方案：
一、故障定位
先對照點位圖標記故障區域，用萬用表檢測供電回路、驅動芯片、功率元件的通斷狀態，定位損壞的元件點位。
元件更換
更換擊穿的功率元件、燒壞的限流電阻、損壞的光耦隔離芯片，確保替換元件參數與原型號完全匹配。
焊接校驗
清理焊盤殘留焊錫，確認焊接無虛焊、短路，檢查周邊線路無腐蝕開路，做好絕緣防護。
通電測試
接入對應控制電壓，測試所有通道的控制邏輯，確認功能完全恢復正常，核對運行參數無誤。
二、標準檢修流程
1️外部排查（不停機或停機后先查外圍）
測供電：用萬用表測端子處 DC 24V 是否在額定范圍（一般 18～30V），確認無大幅波動。
查接線：確認 MPC 與接線箱、總線插頭連接緊固，無氧化腐蝕。
看指示燈：正常 MPC 上電后狀態 LED 應有固定亮/閃模式；常紅燈或全滅多為電源或嚴重硬件故障。
讀報警：通過 MOP（Main Operating Panel）查看具體報警代碼，優先排除 ID KEY、傳感器、接線問題。
2️拆板檢測（須斷電并掛"禁止送電"標識）
外觀檢查：查看 PCB 有無燒焦痕跡、電容鼓包漏液、引腳銹蝕或焊點開裂。
電源模塊測試：測量板載穩壓輸出端，檢查保險是否熔斷、整流二極管/濾波電容是否失效。
元器件檢測：用示波器/在線測試儀檢查 CPU 晶振起振、光耦輸入/輸出特性、驅動三極管/MOS 管導通情況。
替換驗證（推薦）：船上條件允許時，可用同型號備用 MPC 替換測試——系統恢復正常即可確認原板故障。
3️板級維修與恢復
更換鼓包電解電容、燒毀保險、損壞的三極管/光耦等分立元件。
CPU 虛焊可重新植球/補焊（需 BGA 返修臺）。
修復后需進行 上電靜態測試 → I/O 模擬測試 → 裝機聯調。
若換新板，需用原 ID KEY 插入新 MPC，按 MAN 規程通過 MOP 下載/校驗控制程序，再試車。
