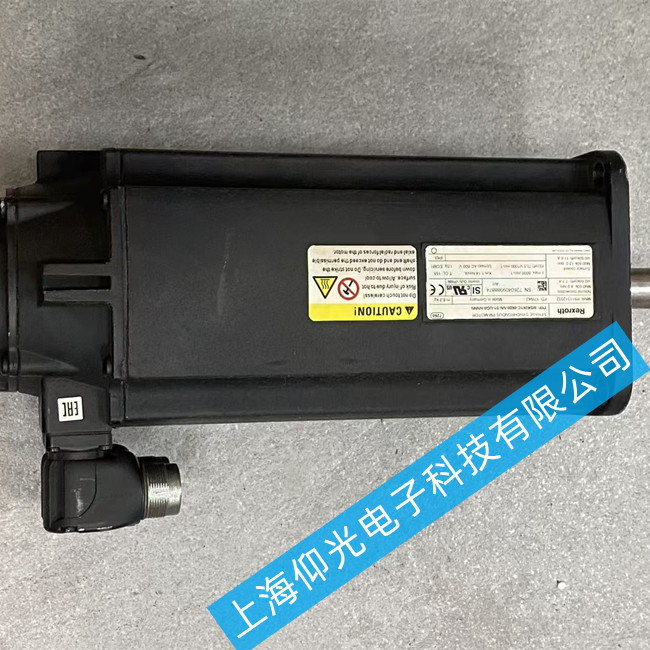

力士樂MS2E03伺服電機示意圖
一、故障現象二、故障原因
三、解決辦法
四、驗證標準
五、結論
一、故障現象
力士樂MS2E03-D0BYN-EMDL1-NNNNS-G1伺服電機上電后，驅動器切換至使能狀態的瞬間即報F8022過載故障，電機未執行任何轉動指令即觸發保護停機。斷電狀態下手動盤轉電機軸，軸處于鎖死狀態，無法轉動。電機本體無明顯溫升。經外部24V直流電源單獨給抱閘供電測試，抱閘通電后電機軸仍無法轉動，判定抱閘未正常脫開。
二、故障原因
拆解電機后蓋檢查抱閘單元，確認故障原因如下：
抱閘銜鐵與摩擦片表面存在油污及氧化物，產生黏附力，導致銜鐵無法在電磁力作用下與摩擦片分離。
抱閘軸向間隙實測值僅零點零八毫米，嚴重偏離設計標準值零點二零至零點四零毫米。間隙過小導致銜鐵行程不足，即使電磁鐵正常吸合，銜鐵仍無法完全脫離摩擦片，轉子始終處于機械鎖止?fàn)顟B(tài)。
驅動器使能后向電機繞組輸出電流，轉子因抱閘未脫開而堵轉，定子電流急劇上升，Ixt積分值瞬間超限，觸發F8022保護。
三、解決辦法
抱閘拆解與清理
切斷設備電源，等待至少五分鐘使直流母線電容充分放電。拆卸電機后蓋，松開抱閘固定螺絲，依次取出壓簧和銜鐵。用無紡布蘸無水乙醇擦拭銜鐵工作面及摩擦片表面，清除油污及氧化物，自然晾干。如有輕微銹蝕，可用八百目以上細砂紙打磨至光亮。嚴禁使用機油或含油清洗劑。檢查壓簧有無變形或斷裂，彈力不足需更換同規格彈簧。
抱閘間隙調整
將清理后的銜鐵裝回，暫不鎖緊固定螺絲。在銜鐵與摩擦片之間插入零點三零毫米塞尺，均勻鎖緊固定螺絲，扭矩三至五牛米。鎖緊過程中反復抽動塞尺：略有阻力且能抽出為間隙合格；抽不出為間隙偏小，需增加紫銅墊片；無阻力自由滑出為間隙偏大，需減少墊片。最終將軸向間隙穩定在零點二五至零點三五毫米區間。固定螺絲涂抹中強度螺紋緊固膠防松。
抱閘功能驗證
裝回后蓋，用外部二十四伏直流電源給抱閘供電，同時手動盤轉電機軸。軸能順暢轉動即為抱閘脫開正常。
供電及時序檢查
測量抱閘供電端子電壓，須不低于二十三伏。電壓不足需排查電源模塊容量、線徑及繼電器觸點。抱閘釋放指令須與驅動器使能指令同步發出，存在時序延遲須修正PLC程序。
驅動器參數調整
連接IndraWorks調試軟件，將抱閘釋放延時參數P-0-0684設為八十至一百毫秒，抱閘制動延時P-0-0685設為二百至三百毫秒。參數修改后保存至ROM并重啟驅動器。
電機參數自動識別
在IndraWorks中執行電機自動識別功能，使驅動器重新測定定子電阻、電感及換相偏置角并保存。若識別失敗，表明電機繞組或編碼器存在硬件損傷，需返廠檢修。
負載試運行
恢復聯軸器連接，先低速正反轉試運行，確認無異常后逐步加載，連續運行不少于一小時，觀察是否再次觸發報警。
四、驗證標準
抱閘通二十四伏電源后，手動盤軸轉動順暢無卡滯。
驅動器使能后電機靜止?fàn)顟B(tài)下，q軸電流不超過額定電流的百分之十。
空載及滿載運行均無F8022或F8028報警
滿載運行一小時后，電機后蓋溫度不超過八十五攝氏度。
五、結論
MS2E03系列伺服電機上電即報F8022且轉子鎖死，根本原因在于抱閘單元間隙失當及摩擦面污染。采用拆解清理、間隙精確重置（零點二五至零點三五毫米）、供電及時序修正、驅動器參數匹配的方法，無需更換硬件即可排除故障。若上述步驟完成后問題依舊，應進一步檢測電機繞組對地絕緣及編碼器反饋信號。
