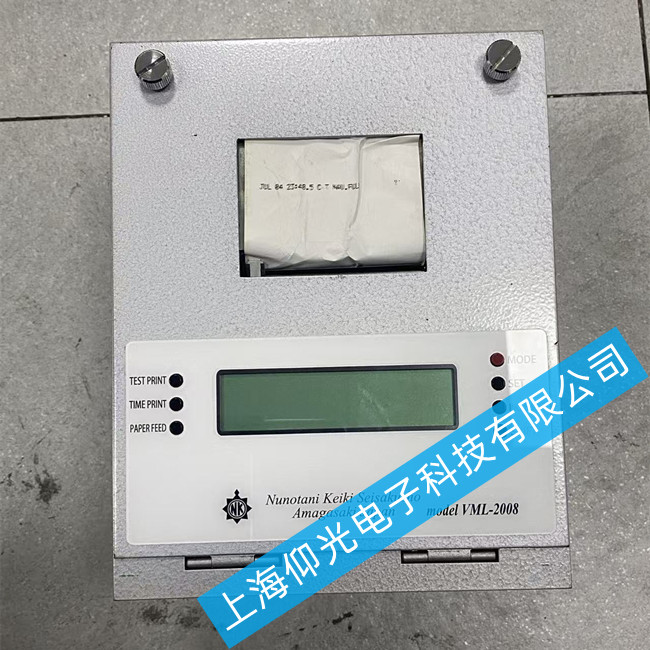

船舶車鐘記錄儀維修model VML-2008控制器常見故障維修
船舶車鐘記錄儀控制器核心故障現象與排查步驟
無顯示或頻繁重啟：測量輸入電壓是否穩定在標稱值（通常 DC 24V±10%），檢查內部濾波電容鼓包或整流橋擊穿；若電壓正常但板載 5V/3.3V 缺失，屬 DC-DC 電源模塊故障，需更換對應穩壓組件 。
車令顯示不同步或通訊超時：檢測 RS-485 終端電阻（通常 120Ω）及 A/B 線電壓差（靜態約 2-5V），排查接線端子氧化、屏蔽層接地不良或波特率配置錯誤；重啟控制器并校驗與 VDR/主車鐘的協議匹配性 。
數據無法記錄或時間丟失：檢查備用電池（CR2032 或類似）電壓是否低于 2.8V，確認 Flash 存儲芯片焊點虛接或壽命耗盡；嘗試格式化存儲區（需廠家工具）或更換存儲模塊 。
按鍵失靈或蜂鳴器不響：清潔導電膠墊或更換微動開關；測量驅動三極管/MOS 管通斷，排查蜂鳴器供電回路限流電阻開路 。
報警誤觸發或死機：復位系統觀察是否恢復，若頻發需升級固件或更換主控 MCU（涉及海事認證，通常直接換板） 。
維修操作關鍵原則
斷電操作：拆卸前必須切斷船舶主電源及備用電源，防止短路燒毀接口電路。
環境檢查：重點清理電路板鹽霧腐蝕痕跡，使用無水酒精清洗并烘干，修復斷裂走線。
數據備份：維修前若設備可通電，務必通過專用接口導出歷史車鐘記錄，避免數據丟失影響海事調查。
資質限制：車鐘記錄儀屬法定航行安全設備（SOLAS 要求），涉及主控板更換或校準必須由具備船級社（如 CCS、DNV 等）認證資質的機構執行，自行更換核心部件可能導致證書失效 。
建議處置方案
輕微故障（接線松動、電池耗盡、觸點氧化）：可由持證輪機員按上述步驟排查修復。
板級故障（電源模塊、主控芯片、存儲損壞）：立即聯系原廠或授權服務商更換整機/主板，并重新進行精度校準與鉛封 。
資料獲取：該型號具體電路圖與固件通常不公開，需直接咨詢制造商（如上海齊耀、大連海事相關配套廠）或查閱隨船技術文檔，網絡流傳的“汽車控制器維修法”不適用于此海事專用設備 。
