VAT 65050-JHSS-BKS1 真空擺閥壓力控制精度差故障完整維修步驟
一、VAT 65050-JHSS-BKS1 真空擺閥故障典型現象
設定壓力恒定，真空讀數持續漂移、周期性大幅波動、存在控制死區、小幅給定無開度響應、穩態壓差超工藝允許精度、閥門頻繁小幅抖動振蕩。
排查遵循外部系統→電氣信號→BKS1 驅動參數→機械閥體→閉環校準由簡到繁順序。
二、VAT 65050-JHSS-BKS1 真空擺閥真空系統外圍排查
1. 真空壓力測量回路故障
真空規漂移 / 取壓管路堵塞：規管、取壓阻尼孔沉積工藝粉塵、油霧，壓力反饋失真；
解決：拆下規管、導壓管路，高純氮?dú)獯祾�，超聲波清洗阻尼微孔；更換老化真空規，做零點 / 滿量程校準。
腔體緩沖容積不足、抽氣泵脈動大：泵組周期性抽氣擾動，閥門持續補償振蕩；
解決：腔體增加緩沖罐，泵前加裝阻尼緩沖，降低泵啟停頻率；延長閥門響應濾波時間常數（0–1s 區間調節）。
多路工藝進氣 / 漏氣耦合：其他進氣閥、腔體微漏造成壓力持續擾動；
解決：檢漏腔體法蘭、視窗、O 圈，關閉其他工藝進氣單獨測試擺閥控壓穩定性。
2. 供電與通訊干擾（BKS1 驅動信號失真）
BKS1 標準供電 DC24V±10%，電壓波動、壓降大導致驅動定位不穩；
解決：萬用表測閥端供電，壓降＞2V 更換粗線纜，加裝穩壓電源，單獨供電不與大功率泵共用回路。
DeviceNet / 模擬量信號線屏蔽破損、端子松動、接地不良；
解決：重新壓接端子，屏蔽層單端接地，動力線與信號線分槽布線，消除電機變頻干擾。

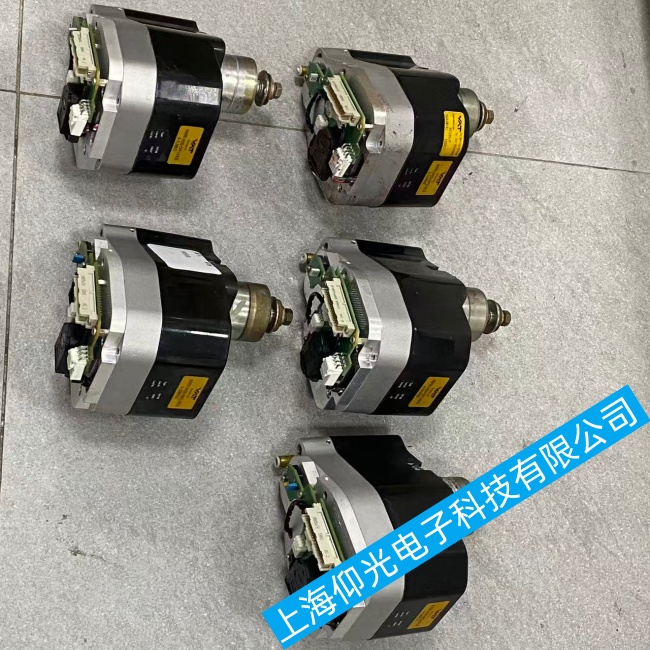

三、VAT 65050-JHSS-BKS1 真空擺閥BKS1 驅動單元電氣與參數修復
1. 位置反饋元件故障（編碼器 / 電位器偏移）
故障特征：開度給定不變，實際擺板角度漂移，壓力緩慢飄移。
處理：
斷電拆開 BKS1 執行器外殼，檢查編碼器接線插頭氧化、松動；
測量編碼器反饋波形，信號跳變、斷碼則更換內置絕對值編碼器；
執行全行程限位自校準：驅動軟件執行 Home 原點復位，重新標定 0% 全關、100% 全開機械限位。
2. BKS1 控制參數整定（振蕩、波動核心解決）
PID 增益過高，閥門高頻小幅抖動、壓力震蕩
操作：進入 BKS1 調試界面，降低位置環 P 比例增益、減小 D 微分項，適度增大 I 積分；增大濾波時間常數（0.2–0.8s）平滑壓力反饋信號。
死區參數設置不合理，小幅壓力偏差閥門不動作
操作：減小壓力控制死區閾值，匹配工藝精度需求；加小幅輸出抖動補償消除靜摩擦死區。
模式錯誤：誤開快速響應模式，未選用精密穩壓模式
修正：切換至 Downstream 壓力閉環控制模式，關閉流量快速調節模式。
3. BKS1 驅動硬件損壞
現象：驅動 LED 異常閃爍、溫控報警、開度持續偏移、溫漂嚴重。
排查：
驅動板電容鼓包、運放漂移：更換 BKS1 控制主板；
驅動電機繞組絕緣下降、發熱：檢測三相繞組阻值，不平衡則更換伺服電機；
驅動過熱保護間歇性觸發：清理執行器散熱風道，降低環境溫度，增加散熱風扇。
四、VAT 65050-JHSS-BKS1 真空擺閥本體機械故障
1. 擺板轉軸卡滯、摩擦力過大
原因：工藝粉塵沉積轉軸、潤滑脂干涸、轉軸輕微變形；給定小信號無法克服摩擦，出現控制死區。
維修步驟：
腔體破真空、隔離閥門，完全拆解閥體；
酒精 + 超聲清洗擺板、轉軸、軸承座，去除沉積顆粒物；
更換原廠真空高溫潤滑脂均勻涂抹轉軸軸承；
手動轉動擺板，全程無卡頓、無明顯阻滯阻力為合格。
2. 閥座密封、擺板磨損內泄
故障特征：閥門開度不變，壓力緩慢爬升 / 下降，穩態偏差持續存在。
解決：
目視檢查擺板密封唇邊、閥體閥座劃痕、腐蝕、顆粒物壓痕；
輕微劃痕拋光修復，密封面破損直接更換擺板密封件與閥座環；
裝配均勻壓緊法蘭螺栓，防止單邊密封泄漏。
3. 傳動減速機構磨損間隙過大
減速機齒輪磨損存在回程間隙，小開度調節時角度無法精準鎖定，壓力來回飄。
處理：空載多次往復全行程測試，開度給定與實際反饋差值偏大，更換減速機組件。
五、VAT 65050-JHSS-BKS1 真空擺閥整機閉環校準
機械原點標定：BKS1 執行自動回零，鎖定擺板機械零點；
全行程開度校準：0–100% 等分 20 段點位，記錄反饋開度誤差，修正驅動線性補償參數；
真空閉環控壓測試：設定 3 組工藝常用壓力點，穩定運行 30min，記錄壓力波動；
波動超工藝要求則微調 PID 與濾波參數；
泄漏復檢：閥門全關測試腔體漏率，漏率超標重新裝配密封件。
六、VAT 65050-JHSS-BKS1 真空擺閥快速故障分層判斷
壓力同步跟隨泵 / 進氣波動 → 系統外圍擾動，優化緩沖與測量回路；
壓力緩慢單向漂移（半小時以上緩慢偏移）→ 編碼器漂移、密封內泄、轉軸摩擦；
壓力高頻小幅震蕩、閥門不停小幅擺動 → BKS1 PID 增益過高、濾波不足；
小幅改給定壓力無變化，大幅給定才動作 → 機械卡滯 / 控制死區參數過大；
冷熱工況精度差異巨大 → BKS1 驅動溫漂、電機散熱不良。
七、VAT 65050-JHSS-BKS1 真空擺閥長期預防維護方案
每 3 個月吹掃取壓阻尼、真空規管路，避免粉塵堵塞；
每 6 個月拆解保養擺閥轉軸、補充真空潤滑脂；
每年執行一次 BKS1 全行程校準、PID 參數重新整定；
工藝前端加裝粉塵過濾阱，減少閥體內部沉積磨損。
