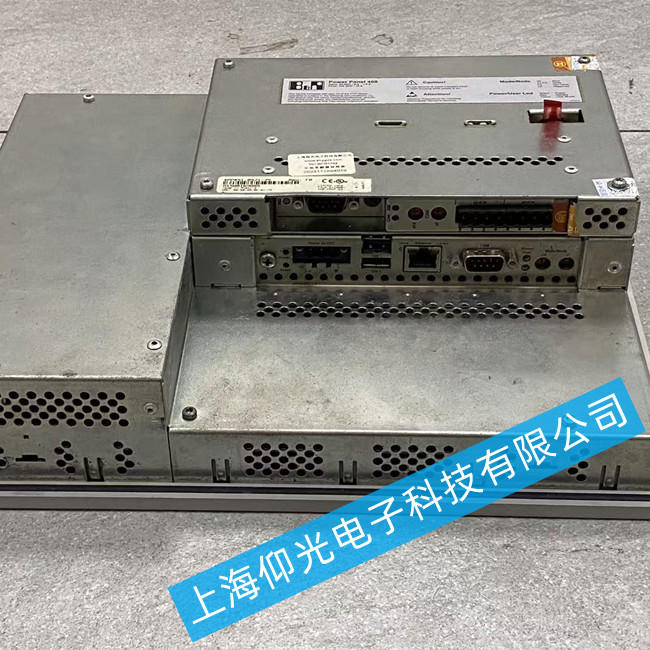

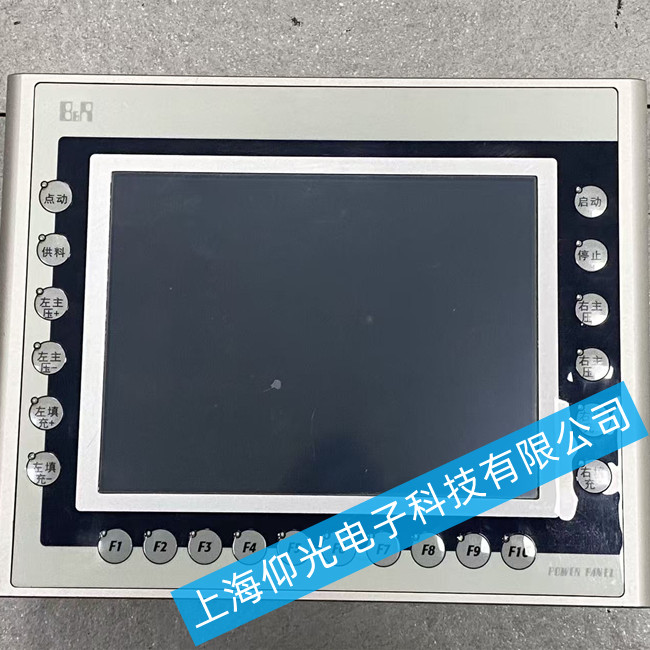

貝加萊觸摸屏4PP451.0571-75上電無顯示維修方法
貝加萊觸摸屏標準化排查與維修步驟
外部供電確認（不拆機）：測量輸入電壓必須穩定在24V DC±5%（22.8V-25.2V），電壓過低觸發保護會導致黑屏；檢查電源線及插座是否正常，若背部電源指示燈完全不亮，優先更換外部電源測試 。
電源板檢修（拆機首選）：斷電拆開后蓋，目測電源板是否有保險絲熔斷、電容鼓包/漏液、元件燒焦；通電測量電源板輸出至主板的各組電壓（如 5V、3.3V 等），若某組為 0 或嚴重偏低，需更換對應穩壓芯片、整流橋或?yàn)V波電容，此環節解決超 60% 故障 。
背光與顯示層診斷：若電源板輸出正常但屏幕黑屏，在暗室側光觀察是否有隱約圖像（暗屏）：
有圖像無背光：故障在高壓板或背光燈管（該型號多為 CCFL 或早期 LED 模組），需更換高壓板或燈管 。
完全無圖像：可能為液晶驅動板或液晶面板損壞，需專業檢測排線及 TCON 芯片，面板物理損壞需總成更換 。
主板與系統排查：若供電、背光均正常仍無顯示，檢查主板核心供電及BIOS/固件狀態；嘗試重置 CMOS 或重新燒錄固件，若核心芯片虛焊或損壞需專業 BGA 返修或更換主板 。
關鍵注意事項
安全操作：拆機前務必?cái)嚯姴⒌却娙莘烹�，工業現場注意防靜電；非專業人員勿強行拆解核心芯片區域 。
環境因素：排除高溫（>45℃）、高濕或強電磁干擾（如變頻器旁）導致的保護性黑屏，必要時加裝磁環或改善散熱 。
維修界限：若涉及液晶屏物理破碎或主板多層電路燒毀，自行修復難度極大，建議聯系專業工控維修機構或直接更換備件 。
貝加萊觸摸屏常見故障:上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒元器件,不能正常開機、按觸摸屏無反應或反應慢(觸摸不良)、內容錯亂、進不了系統界面、顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常等維修、按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。
