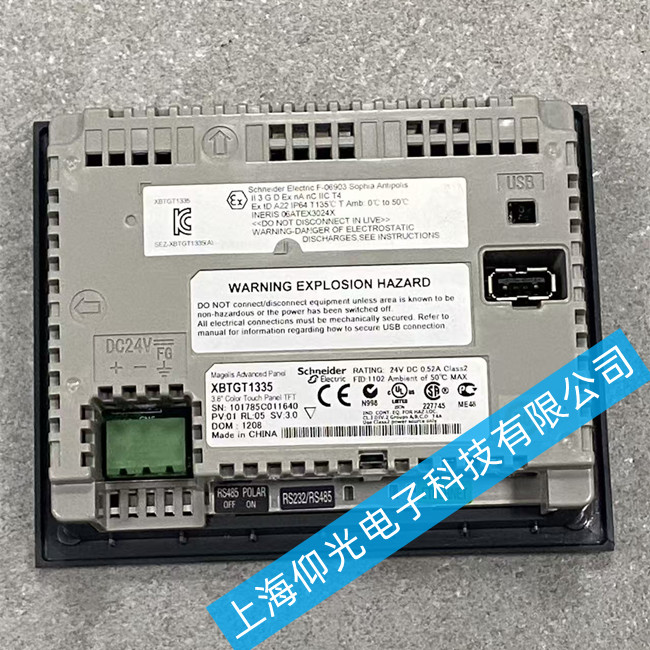

施耐德觸摸屏XBTGT1335上錯電故障維修方法
結合之前提到的施耐德XBTGT1335觸摸屏的硬件參數背景，該型號設備支持24V DC標準供電，上錯電故障是指接入了超出額定范圍的電壓，屬于高發的硬件損壞類故障，以下是完整的維修方法：
一、故障初步排查
先完全切斷設備供電，確認接入的錯誤電壓類型（如220V AC、380V AC），判斷過壓沖擊的嚴重程度。
外觀檢查設備外殼、接口處是否有明顯的燒蝕痕跡，排查外部保險管是否熔斷。
二、分步維修操作
電源板檢修‌
拆機取出電源板，用萬用表檢測輸入回路的保險管、整流二極管、電源芯片，更換過壓擊穿的損壞元件。
檢測電源板的輸出電壓，確認+5V、+24V等各路輸出恢復正常，無短路、過流問題。
主板檢測修復‌
檢查主板上的主控芯片、存儲芯片、通訊接口元件，排查是否有過壓擊穿的引腳，清理電路板上的燒蝕痕跡。
核對主板靜電耐受參數，確認10kv靜電沖擊下的電路完整性，修復受損的信號回路。
顯示與觸摸部件校驗‌
檢測3.8英寸TFT LCD液晶屏幕的供電引腳，確認屏幕未被過壓擊穿，顯示功能正常。
校驗觸摸面板的X/Y軸電阻參數，確保300Ω<X軸<900Ω、200Ω<Y軸<800Ω，觸摸信號傳輸正常。
系統功能測試‌
維修完成后，接入標準24V DC額定供電，開機測試設備啟動、畫面顯示、觸摸操作、通訊連接全流程功能。

驗證設備在Linux/Windows等兼容系統下的運行穩定性，確認無隱性故障殘留。

施耐德觸摸屏常見故障:上電黑屏、花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒元器件,不能正常開機、按觸摸屏無反應或反應慢(觸摸不良)、內容錯亂、進不了系統界面、顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常等維修、按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。
