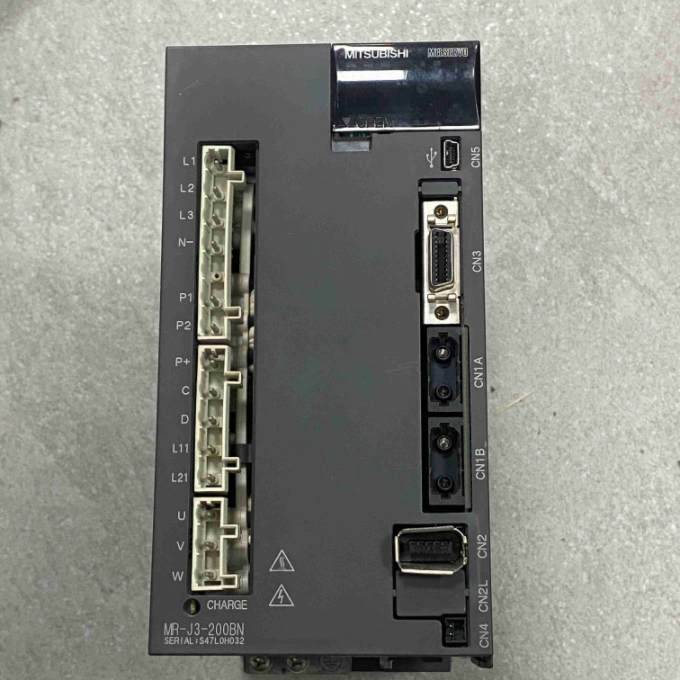

三菱MR-J3系列伺服驅動器是工業自動化領域的經典主流機型，大量應用于老款數控機床、非標自動化設備，穩定性好，市場保有量巨大。設備經過多年長期運行，機械部件老化、線纜磨損、參數漂移等問題頻發，ALM50過載是該機型出現頻率很高的故障。
該故障最大的特點就是啟動瞬間報錯、運行中途隨機停機，電機出現明顯抖動、無力、卡頓現象，直接導致設備加工精度下降、生產線中斷。很多維修人員遇到該代碼會直接判定驅動器損壞，盲目更換配件，造成不必要的維修浪費。
故障具體表現
伺服驅動器上電自檢正常，無開機報警。設備接收運行指令后立刻彈出ALM50過載代碼，伺服觸發保護停機，重啟設備后故障依舊反復。設備無法持續運行，嚴重影響自動化生產節拍。對設備進行檢測前，需要斷開設備外部執行機構，防止測試過程發生誤動作。
機械負載排查（優先檢測）
ALM50過載報警七成以上來自機械問題。維修時首先斷開電機聯軸器，讓伺服電機脫離負載做空載測試。如果空載運行正常不報警，說明故障不在電氣端。重點檢查設備絲桿卡頓、導軌缺油、軸承卡死、機械阻力過大、負載超重等問題，檢修潤滑系統、更換磨損配件即可恢復正常。
伺服電機與線路檢測
空載依舊報警，需要檢測伺服電機本體。使用萬用表測量三相繞組阻值是否均衡，用搖表檢測電機絕緣是否老化、漏電。同時檢查編碼器線纜是否破皮、斷線、接觸不良，編碼器信號異常會導致電流采樣錯亂，誤觸發過載保護。MR J3編碼器線纜長期反復彎折，線芯內部斷線屬于現場常見隱性故障。
伺服參數優化調試
部分設備故障來源于參數設置不當。速度增益、位置增益設置過高，設備運行過于激進，啟停沖擊過大，系統會判定為過載報錯。可以恢復出廠參數，根據設備負載特性逐步微調增益，匹配機械運行工況，修改參數前務必保存原有參數備份。
驅動器硬件維修
排除機械、電機、參數問題后，故障依舊，可判定驅動器內部硬件損壞。重點檢測電流采樣電阻、運算電路、功率模塊，元器件老化漂移會導致電流檢測不準，持續報過載故障。維修拆機過程做好防靜電保護，避免靜電損傷主板元器件，更換損壞配件即可徹底修復。
維修總結
三菱MR-J3伺服ALM50過載報警無需盲目拆機換驅動器。嚴格按照機械、電機、線路、參數、硬件的順序排查，大部分故障都能低成本解決，有效提升設備維修效率，減少工廠停機損失。
