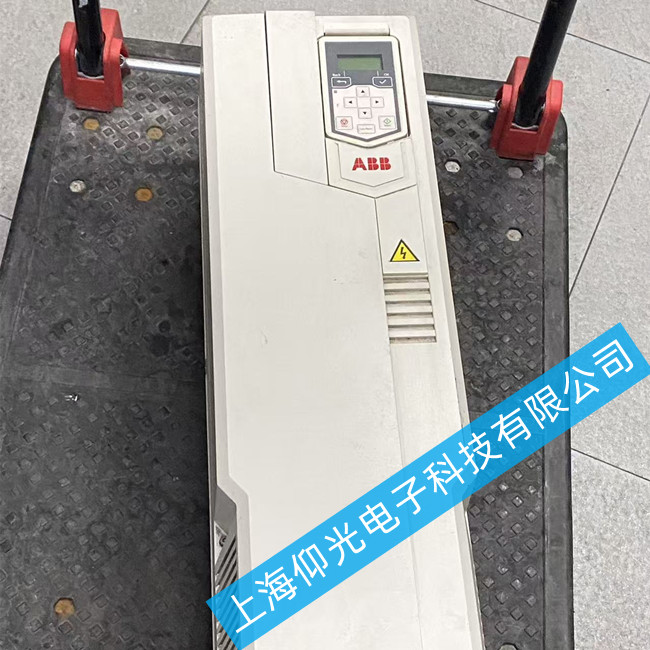

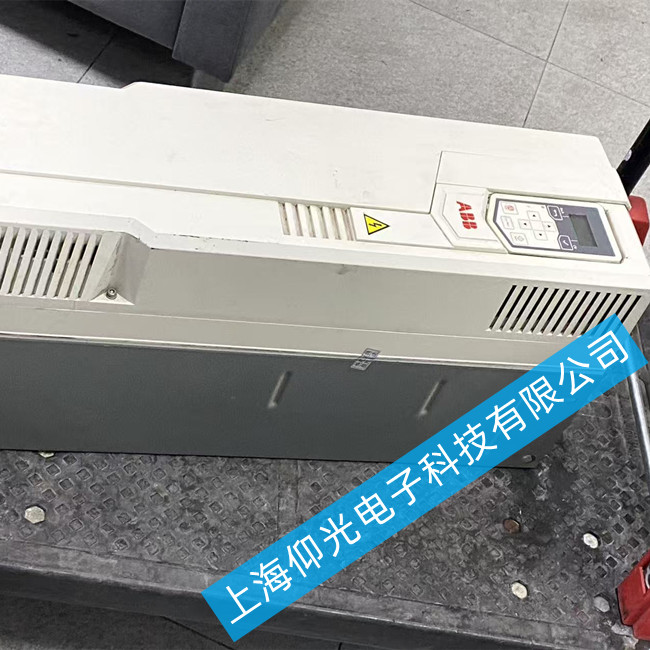

ABB變頻器維修ACS530-01-088A-4報警顯示5089故障維修
ABB變頻器常見故障代碼及含義
5089：過電壓（直流母線電壓過高，常因減速過快或制動單元故障）
5090：欠電壓（輸入電源異常、熔斷器熔斷或整流橋故障）
5691：過熱（散熱器堵塞、風扇失效或環境溫度超標）
5693：散熱器過熱（溫度傳感器或冷卻系統異常）
3138/3181：接地故障（電機電纜絕緣破損或接線錯誤）
2340：過電流（加速過快、負載突變或 IGBT 模塊異常）
4290：通訊/電源模塊異常（控制板通訊鏈路或供電不穩）
F0010（部分舊界面顯示）：控制盤丟失（本地/遠程模式配置沖突）
ABB變頻器故障定義與核心成因
故障含義：直流母線電壓超過安全閾值（通常發生在停機或減速階段），電機處于發電狀態將能量回饋至變頻器。
主要誘因：
參數設置不當：減速時間（參數 22.03/22.06）設置過短，負載慣量過大。
制動硬件損壞：內置/外置制動電阻開路或阻值異常、制動斬波器（IGBT/ET191 等模塊）擊穿或開路。
檢測電路異常：直流母線電壓檢測回路元件（如分壓電阻、穩壓管）故障導致誤報 。
標準排查與維修步驟
安全斷電放電：切斷主電源，等待5 分鐘以上（確認直流母線 P/N 端電壓<36V），嚴禁帶電操作功率回路 。
參數優化嘗試：
適當延長減速時間（調整參數組 22 中的減速時間設定）。
若工藝允許，改為直流制動或斜坡停機模式。
制動回路靜態檢測（萬用表二極管檔/電阻檔）：
測量制動電阻：檢查阻值是否符合銘牌標稱，確認無開路或嚴重燒黑現象。
檢測制動斬波器：測量制動單元 IGBT 極間阻值，若出現擊穿（阻值接近 0）或開路，需更換制動模塊（常見型號涉及 ET191 系列或集成在驅動板上）。
主回路電壓檢測：若制動回路正常，檢查整流橋輸出及直流母線電容是否鼓包漏液，排查電壓采樣電路穩壓管（如 LM7824 等輔助電源）是否損壞 。
關鍵注意事項
型號匹配：ACS530-01-088A-4 為 45kW 機型（380V 級），電流 88A，其制動單元通常為內置或選配，維修時需確認具體配置版本。
嚴禁短接：切勿直接短接制動端子或移除制動電阻強行運行，會導致炸機。
專業界限：若靜態測量正常但上電仍報故障，可能涉及驅動板波形異�；� CPU 采樣故障，需示波器動態測試或直接更換控制板/驅動板 。
ABB變頻器故障現象：無法啟動故障，無顯示故障，主板故障報警，開關電源燒壞，過電流故障 報警，欠電壓故障報警，過載故障報警，過熱故障報警，接地故障報警， 無顯示故障，有顯示無輸出故障，主回路過電壓故障，主回路欠電壓故障 ，輸入欠電壓故障，輸出欠電壓故障，保險絲熔斷燒壞故障，上電燒保險 管故障，輸入缺相故障，散熱扇過熱，負載短路等。ABB變頻器顯示報警代碼維修 ABB變頻器報錯維修
