一、設備概況

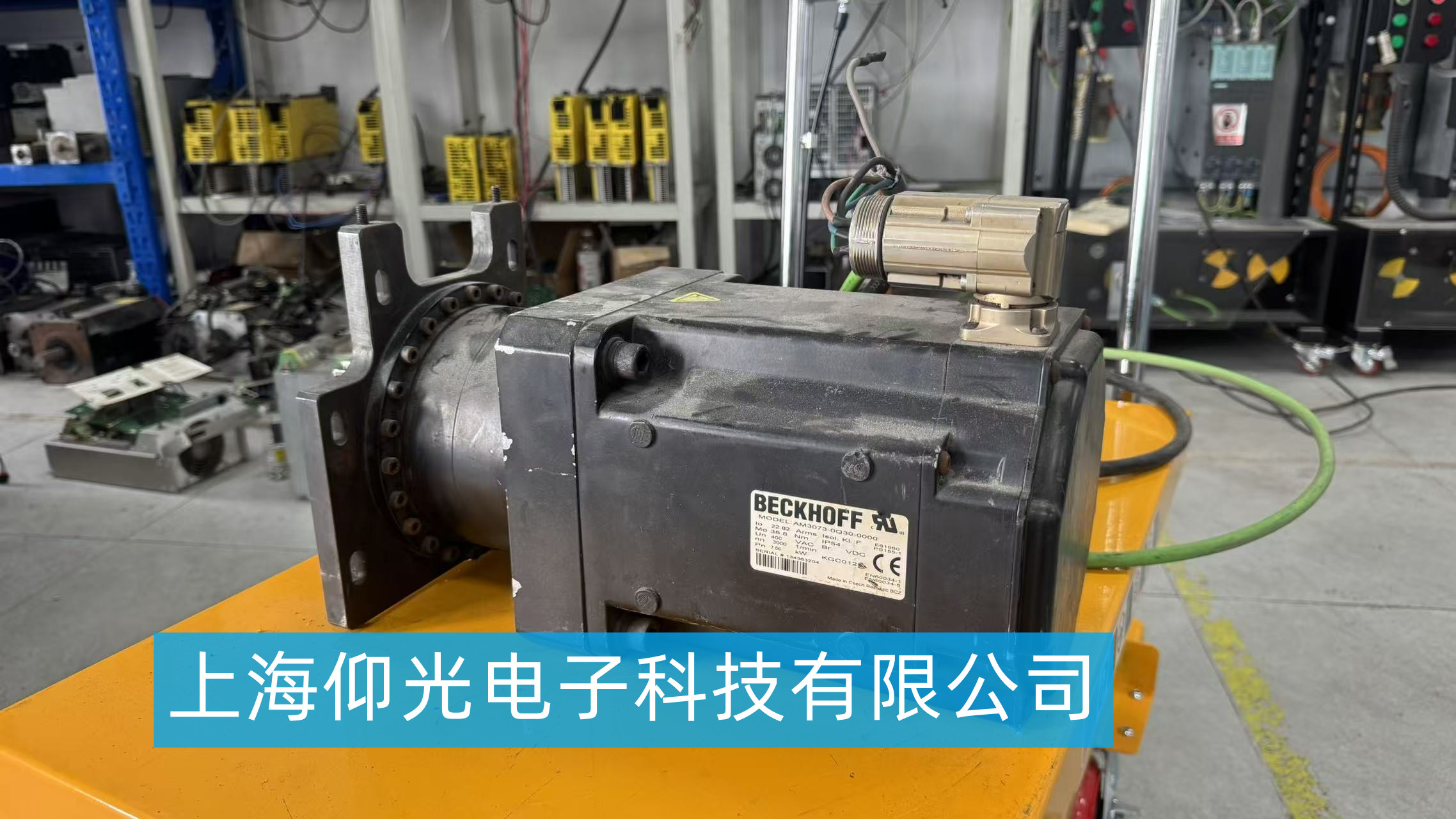

設備型號：AM3073 系列倍福同步伺服電機，自帶編碼器、可選電磁抱閘，多用于高精度自動化設備，適配倍福 AX 系列伺服驅動器。維修采用機電分離檢修方案，優先修復原有定子繞組、編碼器、軸承、剎車組件，非必要不直接更換整機，降低備件成本。
二、故障診斷步驟
先做外觀預檢，查看殼體、法蘭、輸出軸有無磕碰、漏油、進水、燒黑痕跡；使用絕緣電阻表、萬用表檢測三相繞組阻值平衡度、對地絕緣、抱閘線圈通斷；接入配套驅動器做靜態編碼器信號檢測，確認編碼器信號、電池回路是否正常。 機械部分手動盤軸，判斷有無卡頓、異響、曠量，區分軸承磨損、永磁體松動、齒輪 / 減速機構故障；區分故障源屬于電機本體還是驅動器、線纜、負載機械卡滯，避免誤判。維修前記錄電機銘牌參數、編碼器型號，用于后期參數匹配調試。
三、分故障維修實施細則
繞組對地短路、缺相、三相阻值不平衡、上電報過流，拆解電機，檢測絕緣層老化、匝間擊穿，視情況重新繞制定子繞組，真空浸漆烘干，完工后做耐壓、絕緣、平衡測試，保證三相阻抗一致。 電機異響、轉動卡頓、抖動、高速嘯叫，優先拆解更換精密軸承，清理內部油污粉塵；若永磁磁鋼脫落、退磁，做磁鋼粘接加固或磁鋼更換，校正轉子動平衡，消除高速震動。 抱閘失效、無法鎖軸、抱閘打不開 / 松不開、通電異響，檢測抱閘線圈阻值、整流回路，更換失效抱閘線圈、摩擦片，調整抱閘間隙，測試斷電鎖止、通電釋放功能，確認抱閘力矩達標。 編碼器報警、定位不準、原點丟失、抖動漂移、驅動器報編碼器故障，拆解后端編碼器組件，檢測編碼器讀寫頭、光柵盤、信號排線、端子針腳；排線斷線、接頭氧化做更換修復，光柵盤臟污清潔，編碼器本體損壞更換同型號編碼器，維修后做原點校準、電子原點匹配。 軸端漏油、密封老化，更換骨架油封、O 型密封圈，清理腔體舊油脂，加注適配高溫潤滑脂，恢復密封防護，防止粉塵油污侵入繞組與編碼器腔。 電機過熱、溫升過快，先排查負載卡滯、散熱風道堵塞，再檢測繞組絕緣衰減、軸承干澀、磁鋼退磁，針對性修復繞組或軸承，完工后帶載測溫驗證。
四、維修后測試驗收
維修完成先做靜態檢測：三相繞組平衡、對地耐壓、抱閘功能、編碼器信號校驗；再上測試臺，搭配倍福伺服驅動器空載試運行，低速、中高速分段運轉，檢測電流、溫度、噪音、定位精度；做點位往復測試，確認無抖動、丟脈沖、報警等問題，留存測試記錄再交付。
五、質保與風險說明
本次維修質保范圍僅限本次維修更換的元器件及對應故障；現場過載沖擊、進水進油、外力撞擊、線纜短路、負載卡死造成二次損壞不在質保內。 編碼器維修 / 更換后需要客戶現場重新做原點標定、伺服參數優化；繞組重繞后需要配合驅動器整定，現場調試由設備方配合完成。
六、備選方案
若轉子磁鋼大面積退磁、定子鐵芯嚴重?zé)龤�、殼體變形，維修成本偏高時，可提供同型號拆機良品 / 全新電機置換方案，快速恢復產線停機設備。
