一、設備概況

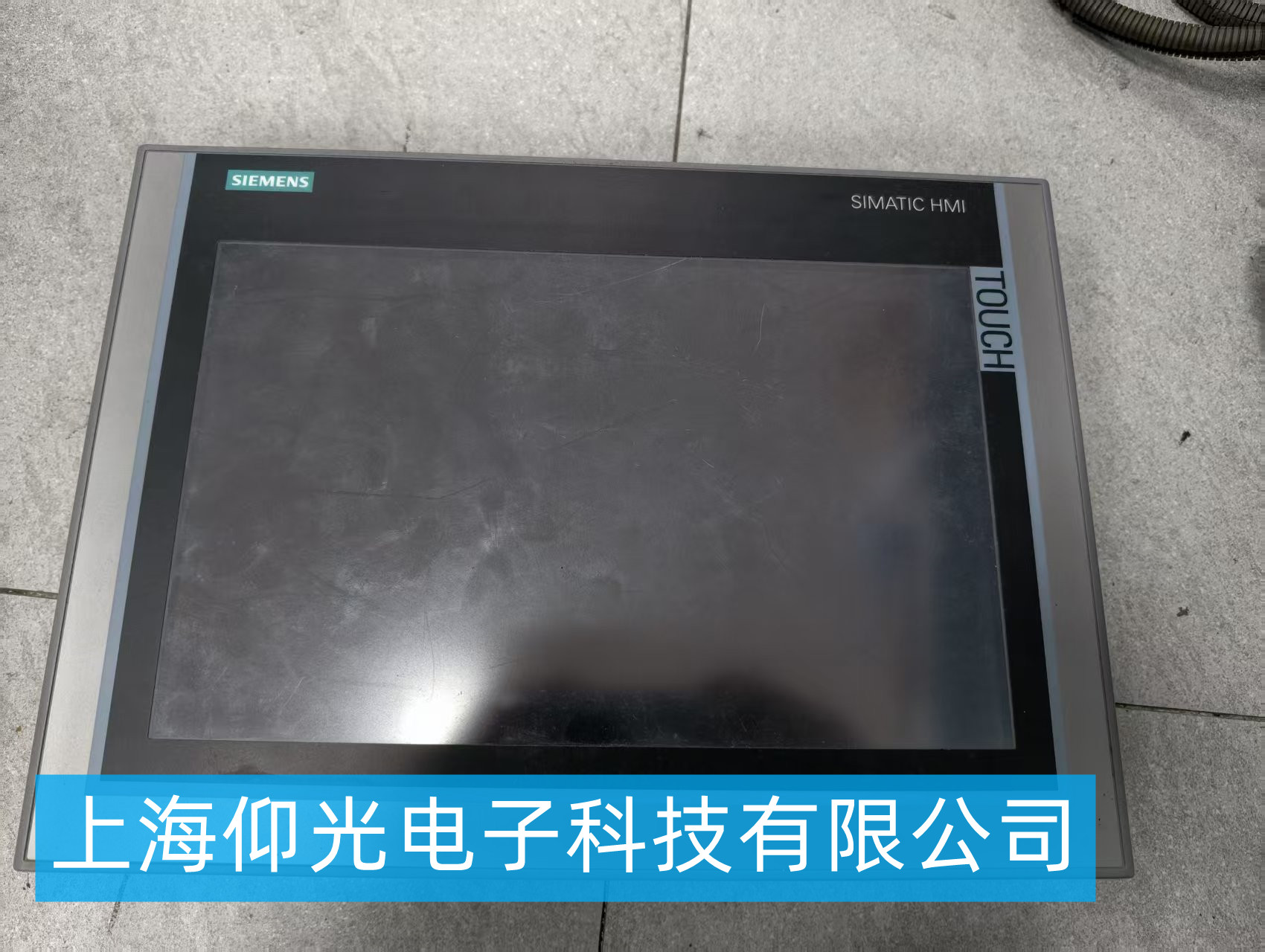

設備型號：TP1200 Comfort 12.1 寸精智觸摸屏，訂貨號 6AV2124-0MC01-0XA0，帶 PROFINET 通訊、LED 背光、電容觸摸，多用于產線人機監控。維修采用芯片級維修思路，優先修復原有主板，非必要不更換整臺總成，控制維修成本。
二、故障診斷步驟
收到設備先做外觀預檢，觀察外殼、屏幕有無碎裂、進水、燒蝕痕跡；在安全限流條件下上電，確認實際故障現象，區分是供電、顯示、觸摸、存儲還是通訊類故障。使用萬用表測量電源輸入回路、各模塊供電電壓，示波器核查時鐘、通訊信號；拆機后檢測主板電源芯片、閃存、屏線接口、網口 PHY 芯片，精準鎖定故障元器件，避免盲目換件。維修前優先提醒客戶使用 ProSave 備份項目程序，未備份的設備提前告知存在程序丟失風險。
三、分故障維修實施細則
上電黑屏、無背光、無指示燈，優先檢修內置電源回路，排查老化電容、穩壓 MOS 管、保護二極管，更換失效元器件，修復供電通路；供電正常仍黑屏，再檢測背光驅動與液晶屏線，清潔重插屏線，背光芯片損壞則更換驅動芯片，液晶屏本體損毀才更換液晶模組。 開機卡在西門子啟動畫面、反復重啟、進不了系統，優先使用 ProSave 重刷標準 HMI 固件，固件修復無效，判定為板載 Flash 閃存壞塊，做 BGA 植球更換閃存芯片，寫入匹配固件，維修完成后需要客戶重新下載畫面程序。 觸摸無響應、局部失靈、觸摸漂移亂跳，先校準觸摸參數，無效再檢查觸摸排線是否氧化、斷線、針腳虛焊；外屏玻璃開裂直接更換觸摸面板，主板觸摸驅動 IC 損壞則芯片級更換驅動器件，修復后做多點觸摸校準測試。 花屏、豎橫線、局部黑斑、亮度不均，先重新插拔清潔 LVDS 屏線，排查屏線虛焊；如果屏本體損壞，更換同規格液晶模組，同步檢測背光 LED 回路，修復背光不均、暗屏問題。 網口不通、PROFINET 通訊斷線、無法上傳下載程序，先排除外部網線、交換機、PLC 側問題，再檢修主板網口 PHY 芯片、網口防雷器件，更換損壞通訊芯片，修復后聯機測試和 PLC 的通訊、程序上傳下載功能。
四、維修后測試驗收
硬件修復完成后，整機持續通電老化測試，連續運行檢測供電穩定性、背光亮度、觸摸全區域點位、網口長時間通訊穩定性；測試無死機、花屏、觸摸漂移、通訊中斷等異常，再交付。交付資料含維修檢測說明，注明本次維修更換器件。
五、質保與風險說明
本次維修提供售后質保，質保范圍僅限本次維修更換的元器件及對應故障；人為進水、強電沖擊、現場高壓靜電、外力磕碰不在質保范圍。設備原有項目程序需要客戶自行備份，硬件維修會清空內部存儲，若無備份，程序無法恢復，該風險維修前提前確認。
六、可選替代方案
若主板大面積燒毀、多層板嚴重?fù)p毀，芯片維修成本接近備件，則可提供同型號整機備件置換方案，直接更換完好整機，快速恢復產線生產。
