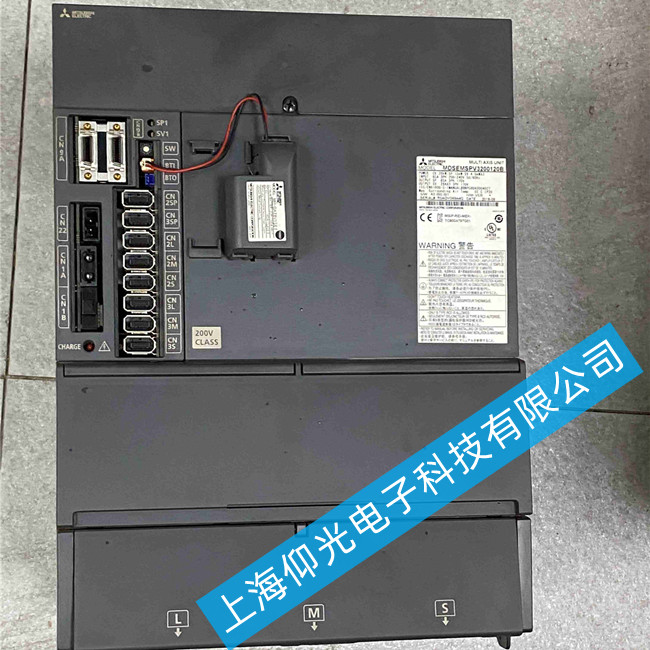

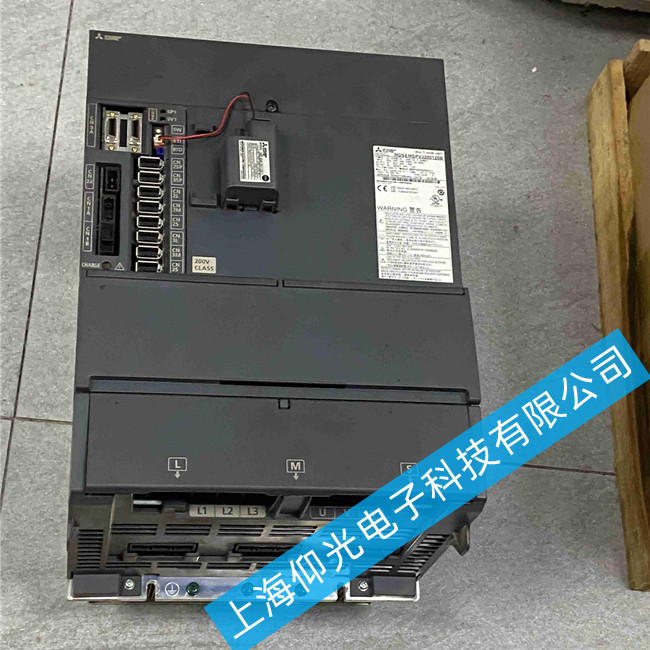

三菱一體驅動器維修MDSEMSPV3200120B報警AL10故障維修
三菱一體驅動器核心報警代碼速查表
AL.10：主電路欠壓（輸入電源異常或接線松動）
AL.12/13/15/19：存儲器/時鐘異常（電路板故障或參數丟失）
AL.16：編碼器初始通信異常（上電時檢測失敗，查線纜/CN2 接口）
AL.20：編碼器運行中通信異常（干擾、斷線或編碼器損壞）
AL.24：電機接地故障（U/V/W 相對地短路）
AL.25：絕對位置丟失（電池斷電或編碼器數據錯誤）
AL.30：再生制動異常（再生電阻未接、損壞或頻繁制動過載）
AL.31：超速（指令脈沖頻率過高或加減速時間過短）
AL.32：過流（輸出短路、模塊損壞或負載突變）
AL.33：過壓（直流母線電壓過高，常因減速過快或制動失效）
AL.37：參數異常（設定值錯誤或 EEPROM 故障）
AL.45：主電路器件過熱（散熱不良、風扇停轉或過載）
AL.46：電機過熱（電機負載過大或散熱故障）
AL.50：過載 1（瞬時大電流，如 300% 持續 2.5s）
AL.51：過載 2（持續大電流，如 200% 持續 100s，常因機械卡死）
AL.52：位置誤差過大（滯留脈沖超限，查增益、機械傳動或編碼器）
AL.8A/8E：串行通訊超時/異常（RS-232/422 連接中斷）
AL.E6：伺服緊急停止（控制回路 24V 未接或 EMG-SG 未短接）
AL.E9：主電路 OFF 警告（主電源未接通或檢測回路故障）
三菱驅動器關鍵排查步驟
確認型號：一體式結構可能為 MR-JE-A（簡易伺服）或 CNC 系統內置單元（如 M70 顯示 S01/S02 等系統級報警），代碼前綴可能不同 。
復位操作：排除故障后按 ALARM RESET 鍵或斷電重啟；部分警告（AL.9x）自動消除 。
優先檢查：急�；芈罚ˋL.E6）、電源電壓（AL.10/33）、編碼器連線（AL.16/20）及再生電阻（AL.30）為最高頻故障點 。
參數恢復：若代碼為 AL.37 或多發存儲錯誤，嘗試備份后恢復出廠參數 。
三菱伺服驅動器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
