一、故障點定位

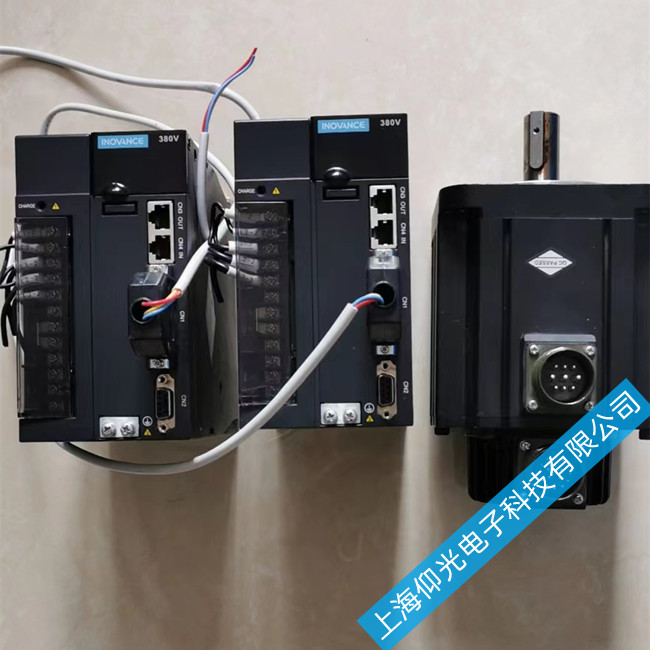

匯川 SV630/SV660/SV680 系列伺服E136.1 報警，官方定義為編碼器 ROM 電機參數讀取異常。伺服上電初始化階段讀取編碼器內置存儲的電機極數、分辨率等基礎數據失敗，立刻鎖止驅動輸出。故障集中鎖定編碼器線纜接頭、編碼器本體存儲芯片、驅動器 CN2 編碼接口、電機匹配參數、電磁干擾五大區域。新機上電即報警，多為配線錯誤、電機型號不匹配；設備運行中間歇報錯，多為線纜虛接、振動斷線；高溫車間頻繁告警，多為編碼器內部 ROM 芯片老化、供電不穩。該故障無法完成伺服初始化，電機完全無法運轉，直接中斷生產流程。
二、故障原因分析
編碼器線纜與接頭接觸不良是最高發誘因。拖鏈內部線纜長期往復彎折，5V 供電、差分通信芯線斷裂；CN2 航空插頭針腳氧化、退針、歪斜，接觸電阻過大造成數據傳輸中斷；使用非配套普通線纜，線序錯位、屏蔽失效，驅動器無法讀取 ROM 數據；布線時編碼器線與動力線同槽，電磁干擾扭曲通信波形，讀取校驗失敗。
編碼器本體硬件損壞為核心內因。電機后端編碼器內置 ROM 存儲芯片受油污、高溫侵蝕，存儲數據丟失；編碼器內部電路板虛焊、穩壓元件老化，5V 供電壓降超標；絕對值編碼器長期震動導致碼盤、存儲芯片脫焊，上電讀取無反饋數據。
驅動器與電機參數、型號錯配。更換電機后未修改 H00-00 電機代碼，驅動器識別型號與編碼器不兼容；隨意修改編碼器協議參數，破壞 ROM 讀取通信邏輯；設備改造混用不同制式增量 / 絕對值電機，硬件協議不互通。
供電與環境干擾加劇故障。編碼器 5V 供電回路電壓波動、紋波過大，芯片工作不穩定；機柜接地不良形成地環路，產生電位差干擾通信；周邊變頻器、焊機啟停釋放高頻輻射，持續干擾編碼信號傳輸。
三、匯川控制器維修處理角度
檢修遵循先查線路接頭、再核對參數、檢測編碼器、優化抗干擾、檢修驅動接口由外至內流程。
第一步，斷電全面檢修編碼器線路。斷電放電后拔下兩端插頭，萬用表逐芯測量線纜通斷，斷線直接更換原廠雙屏蔽編碼器線；清理插頭氧化污漬，修復彎曲針腳；線纜單獨穿管布線，遠離動力線，屏蔽層單端接機柜地，長線控制在 50 米以內，避免壓降衰減。
第二步，核對電機匹配參數。連接匯川調試軟件，恢復驅動器出廠參數；準確設置 H00-00 電機型號代碼，與電機銘牌完全匹配；禁止隨意修改編碼器通信相關參數，修改參數后斷電重啟驅動器生效。
第三步，檢測伺服電機編碼器。拆開電機后端保護蓋，清潔碼盤油污；測量編碼器供電電壓穩定在 4.9–5.25V；采用交叉替換測試，更換完好電機后故障消失，判定原編碼器 ROM 芯片損壞，維修或更換電機總成。
第四步，優化接地與抗干擾措施。統一機柜、驅動器、電機接地端子，接地電阻低于 4Ω；編碼器線纜兩端加裝磁環，電源輸入端增設 EMC 濾波器；強弱電線路分區走線，保持 20 厘米以上安全間距。
第五步，檢修驅動器編碼接口硬件。觀察 CN2 接口有無燒蝕、針腳變形，測量?jī)?nèi)部通信光耦、濾波電容；替換完好驅動器交叉測試，故障保留則判定驅動接口電路損壞，檢修控制板或更換驅動器。
維修完成后，空載連續運行 30 分鐘，多次斷電重啟測試無 E136.1 報警，伺服初始化正常、定位精準，方可投入生產。
結語
匯川控制器E136.1 報警本質是驅動器無法正常讀取編碼器 ROM 內置電機參數，核心誘因包含線纜破損虛接、編碼器存儲芯片損壞、電機參數錯配、電磁干擾超標、驅動接口硬件故障。維修優先排查外部線路消除簡易故障，再校準匹配參數、檢測編碼器本體，同步完善布線接地防護。日常定期檢查拖鏈線纜、插頭狀態，每季度核對電機參數，可大幅降低此類初始化故障發生率，保障伺服系統穩定運行。
