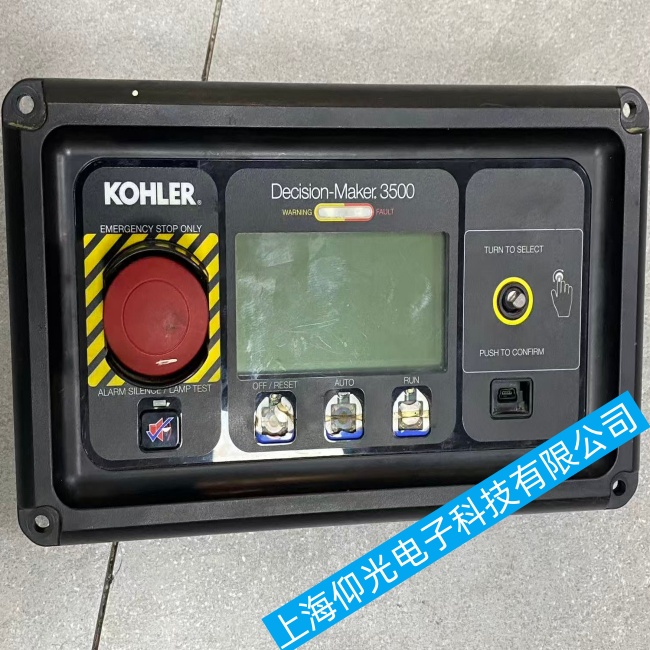

科勒 Decision-Maker 3500 發電機組控制器整機黑屏故障維修與預防方案
整機黑屏分兩類現象：完全無指示燈、屏幕全黑（供電中斷）；電源燈微亮 / 按鍵有背光但顯示屏無畫面（供電正常、顯示 / 主板故障），按從外到內、先易后難順序操作，全程斷電測線路，帶電測電壓做好絕緣防護。
一、科勒 Decision-Maker 3500 發電機組控制器外部供電回路排查
DM3500 標準供電：DC12V/24V 蓄電池直流供電，端子排 P1 為電源輸入。
蓄電池基礎檢查
斷開電瓶負極，清理電瓶樁頭氧化、油污，重新緊固；測空載電壓：12V 機型≥12.5V，24V 機型≥24.5V；啟動瞬間壓降不得低于 10V/20V，低壓會直接黑屏不開機。
電瓶老化、單格損壞、搭鐵線銹蝕 / 斷線：更換粗截面專用搭鐵線，發動機機體、控制柜外殼多點接地。
外部保險與總空開
控制柜內控制器專用保險（慢熔型）：斷電拆下，萬用表通斷檔測量，熔斷必須更換同規格安數慢熔保險，禁止加大保險容量。
直流斷路器跳閘：復位空開；合閘立刻再次跳閘→線路存在短路，逐段排查線束破皮、正負極搭殼。
電源端子 P1 接線檢查
拆下控制器接線端子，查看 P1 正極、負極插針縮針、燒蝕、松動、進水腐蝕；重新壓接端子，涂導電防銹膏。
帶電測量 P1 輸入電壓：無電壓→上游線路斷路；電壓偏低→線路線徑過細、長線壓降過大，更換加粗直流電源線。
整機強制放電復位（解決死機黑屏）
斷開電瓶正負極，拔掉控制器所有插頭，靜置 10 分鐘；長按控制器面板按鍵 30 秒釋放板載殘余電荷，全部復原后重新上電測試，可修復瞬間電壓沖擊導致的系統死機黑屏。
二、科勒 Decision-Maker 3500 發電機組控制器內部電源電路檢修
拆開控制器外殼，檢查板載保險
主板電源入口有貼片 / 玻璃保險，萬用表測量通斷，熔斷分兩種情況：
僅保險熔斷：更換同規格保險，上電試機；
更換保險立刻再次熔斷：主板電源芯片、濾波電容短路，禁止反復換保險，避免擴大燒毀范圍。
直流轉換電源模塊檢測
DM3500 內部 DC-DC 模塊將 12/24V 轉為 5V、3.3V 給主板與顯示屏供電：
輸入有 DC 電壓，輸出 0V / 電壓偏低→電源模塊損壞，直接更換電源小板；
輸出電壓正常但黑屏，進入顯示回路排查。
主板電解電容目視檢查
查看電容有無鼓包、漏液、發黑，電容失效會導致帶載電壓跌落、無法點亮屏幕，全部更換同電壓容量電容。
三、科勒 Decision-Maker 3500 發電機組控制器顯示屏幕與背光故障
背光驅動電路故障
DM3500 液晶帶 LED 背光，背光驅動芯片損壞、背光排線松脫是常見黑屏：
重新插拔屏幕與主板之間扁平排線，擦拭排線金手指氧化層；
測量背光供電，無電壓→背光驅動芯片損壞，維修主板或更換顯示總成。
液晶屏幕本體損壞
強光側照屏幕，隱約能看見菜單文字、無背光：背光損壞；完全無任何圖像，排線完好→液晶屏驅動板損壞，更換整套顯示面板。
面板按鍵短路拉低系統電壓
進水、粉塵造成按鍵板漏電，整機供電被拉垮黑屏：拔掉按鍵板排線單獨上電，屏幕點亮則更換按鍵薄膜開關。
四、科勒 Decision-Maker 3500 發電機組控制器主板 CPU / 固件深層故障
通訊、傳感器線路短路拉垮整機
拔掉所有傳感器、CAN 通訊、發電機組執行器線束，只保留電源端子單獨上電；屏幕恢復顯示→外部線路短路 / 傳感器擊穿，逐一插回線束定位故障回路。
固件程序丟失 / 崩潰
設備斷電、電壓驟降容易丟失固件，表現為上電無任何顯示、無自檢：使用科勒專用編程器重新燒錄對應機組型號 DM3500 固件程序。
主控 CPU、存儲芯片損壞
供電、固件重刷后仍黑屏，主板發熱異常、元件發燙，為主控芯片硬件燒毀，無法板級維修，更換全新控制器整機。
五、科勒 Decision-Maker 3500 發電機組控制器環境誘因與日常預防措施
潮濕、凝露、鹽霧：控制柜加裝除濕加熱器，控制器面板密封膠條定期更換，避免水汽進入腐蝕電路板；
高溫暴曬：控制柜通風散熱，環境溫度控制在 - 20~+60℃，超溫會加速電容老化黑屏；
電磁干擾：發電機勵磁、啟動馬達大電流干擾，電源端加裝直流濾波磁環，信號線使用屏蔽線單端接地；
維護要點：每季度緊固電源端子、清理控制柜粉塵，每年檢測電瓶電壓與接地回路，避免低壓黑屏停機。
六、科勒 Decision-Maker 3500 發電機組控制器快速故障判定速記
整機指示燈全滅、屏幕黑：90% 外部電瓶 / 保險 / 搭鐵線路問題；
電源燈微亮，強光看不到畫面：內部 DC-DC 電源板損壞；
按鍵燈亮、強光能看見文字：背光驅動或背光排線故障；
拔掉外部傳感器線束立刻亮屏：外圍線路短路；
全部線路正常、上電無自檢：主板電源芯片損壞或固件丟失。
