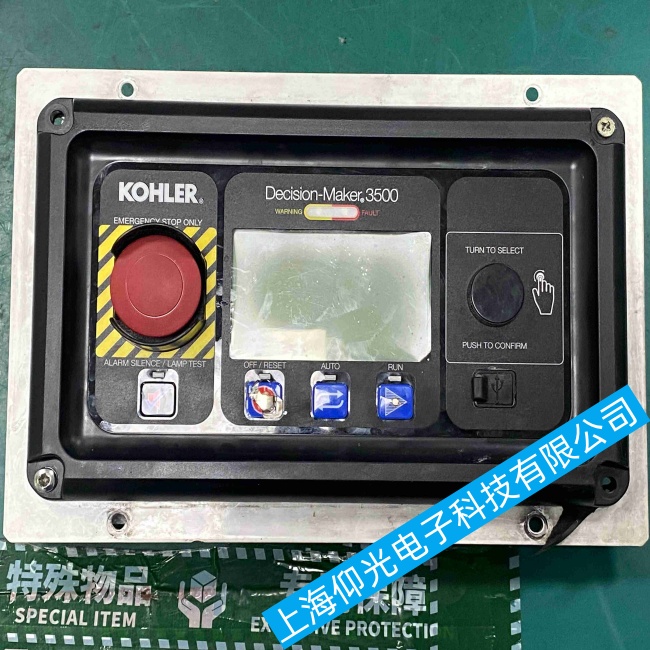

科勒 Decision-Maker 3500 發電機組控制器無法遠程啟停故障深度拆解維修
DM3500 遠程啟停分硬接線無源遠程開關、RS485 Modbus 通訊遠程、以太網 / 網關云遠程三類，排查按「基礎狀態→硬件接線→參數權限→通訊鏈路→故障閉鎖」順序分步處理，全程先確認本地面板啟停正常，排除機組本體故障。
一、科勒 Decision-Maker 3500 發電機組控制器前置基礎檢查
1. 控制器模式檔位強制要求
遠程啟停僅AUTO 自動模式生效；切至 MAN 手動 / OFF 停機模式，遠程指令直接屏蔽無響應。
解決：面板旋鈕撥至 AUTO，屏幕確認顯示 AUTO 運行狀態。
2. 機組故障閉鎖（最常見失效原因）
任意停機 / 告警故障會鎖死遠程啟動，控制器屏蔽所有遠程啟停信號：
必查告警：低油壓、高水溫、超速、過流、急停按鈕按下、門限位、燃油液位低、電池欠壓、ATS 聯鎖故障
操作：
控制器首頁查看故障代碼，記錄告警；
消除故障源后，本地按Reset 復位，或遠程通訊下發故障復位指令；
急�；芈沸柰耆珡�(fù)位，急停端子斷路會永久禁止啟動。
3. 直流供電與保險檢查
控制器 24V/12V 電源失壓、保險熔斷會導致輸入 / 通訊端口不工作：
測量控制器電源端子電壓，電壓低于 22V（24V 系統）更換蓄電池、緊固樁頭；
檢查 TB 端子排遠程回路專用保險，熔斷更換同規格安培保險。
二、科勒 Decision-Maker 3500 發電機組控制器硬接線無源遠程開關故障修復
端子定義（TB1 數字輸入）
遠程啟動 DI、遠程停機 DI 為無源常開干接點，控制器內部自帶 24V 檢測電源，不可外接外部電壓，否則燒毀輸入通道。
接線排查
遠程啟動端子：短路兩根控制線，控制器屏幕應彈出 Remote Start 信號；無信號則：
① 線路斷線、端子松脫氧化，重新壓接屏蔽線；
② 遠程開關觸點燒蝕，萬用表通斷檔測試，更換開關；
③ DI 輸入通道損壞，調換備用 DI 通道并修改控制器參數。
參數配置（SiteTecht 軟件 / 面板高級菜單）
需經銷商密碼進入設置：
Digital Inputs 菜單：對應 DI 端子功能設為「Remote Start」、「Remote Stop」；
輸入邏輯：設為 NO 常開觸發（匹配無源開關），誤設 NC 常閉會完全無動作；
禁止輸入閉鎖：關閉 DI 屏蔽、聯鎖互鎖限制。
干擾處理
遠程控制線與動力電纜分槽敷設，使用屏蔽雙絞線，單端接地，避免電磁干擾導致信號誤判 / 無信號。
三、科勒 Decision-Maker 3500 發電機組控制器 RS485 Modbus 通訊遠程啟停
1. 硬件鏈路排查
RS485 A/B 線嚴禁接反（A 對 A、B 對 B），反接完全無指令響應；
終端電阻：總線首尾設備撥入 120Ω 終端電阻，總線長度超 50 米必須加；
測量 A/B 壓差：空閑時約 2–4V，下發啟停指令壓差跳變，無壓差代表總線斷路 / 轉換器損壞；
通訊模塊：外置 RS485 轉換器供電正常，網口 / 串口指示燈收發閃爍，常亮不閃爍為鏈路斷。
2. Modbus 參數匹配（不匹配指令完全無效）
控制器通訊參數（密碼菜單 Communications）：
從站地址、波特率（9600/19200）、數據位 8、停止位 1、校驗無，必須和上位機完全一致；
遠程啟停寄存器（標準 Modbus）：
遠程啟動：線圈寄存器置 1；遠程停機：對應停機線圈置 1；
只讀狀態寄存器：讀取 Remote Start Enable，數值 0 代表遠程啟動權限關閉。
權限開關
菜單開啟「Modbus Remote Control Enable」，關閉則通訊下發啟停指令被直接丟棄。
3. 通訊干擾解決
485 線纜屏蔽層單端接地，遠離發電機勵磁、啟動大電流線纜；總線中間不分支，采用手拉手布線。
四、科勒 Decision-Maker 3500 發電機組控制器以太網 / 網關云平臺遠程
網絡連通性
DM3500 網口 Link 燈常亮、Act 閃爍；不亮檢查網線、交換機端口；
核對靜態 IP、子網掩碼、網關，無 IP 沖突；ping 控制器 IP，丟包代表網絡不通；
網關 / 平臺配置
網關 Modbus TCP 參數與控制器一致，從站地址匹配；
平臺下發啟停指令日志：無下發記錄→平臺 / 網關故障；有下發但機組無動作→控制器權限閉鎖；
端口放行：502 Modbus TCP 端口路由器不攔截，跨外網需端口映射或 VPN。
五、科勒 Decision-Maker 3500 發電機組控制器內部參數權限兜底排查
遠程總開關（核心設置項，90% 通訊遠程失效是此項關閉）
進入 System Operation 菜單：Remote Start Authorization 遠程啟動授權 設置為 Enable 允許；設為 Disable 時，任何遠程信號、通訊指令全部拒絕。
聯鎖功能屏蔽檢查
ATS 聯鎖、并機同步聯鎖、負載管理聯鎖，開啟后會限制遠程單機啟停，測試時臨時關閉聯鎖驗證；
定時啟停、停機延時、啟動延時參數異常，修改為出廠默認值。
控制器軟件版本
老舊固件存在 Modbus 遠程指令 BUG，用 SiteTecht 連接控制器，升級官方最新固件后重新配置參數。
六、科勒 Decision-Maker 3500 發電機組控制器分段快速判定故障點
本地面板 AUTO 模式可啟停 → 機組本體無故障，問題在遠程回路 / 通訊 / 參數；
硬接線短路遠程 DI 端子，控制器識別遠程啟動信號但不啟動 → 存在故障告警閉鎖，清故障復位；
硬接線 DI 無任何信號 → 線路 / 開關 / DI 輸入通道硬件損壞；
Modbus 能讀取電壓、油壓數據，但無法下發啟停 → 遠程授權關閉、寄存器地址錯誤、聯鎖開啟；
云平臺能采集數據，遠程指令無反饋 → 網絡端口攔截、網關協議配置錯誤。
七、科勒 Decision-Maker 3500 發電機組控制器維修預防要點
遠程控制線統一使用屏蔽雙絞線，強弱電電纜分離布線，避免干擾丟失遠程信號；
每年校驗 DI 輸入通道、485 通訊總線通斷，緊固端子排，清除氧化；
不隨意關閉 Remote Start Authorization 授權參數，修改通訊參數后重啟控制器生效；
機房急停、油壓、水溫傳感器定期維護，避免故障閉鎖導致遠程永久失效；
通訊遠程系統增加獨立 24V 供電，避免機組啟動壓降導致網關掉線。
八、科勒 Decision-Maker 3500 發電機組控制器硬件損壞最終處理
以上全部排查完成仍無響應，判定部件故障：
數字輸入 DI 通道燒毀：更換備用 DI 端子，重新分配遠程啟停功能；
RS485 / 以太網通訊芯片損壞：更換控制器通訊子板或整機；
控制器主板 IO 回路故障：聯系科勒授權服務商維修 / 更換 DM3500 控制器。
