一、常見故障現象
- 上電無反應、指示燈不亮、無法啟動；

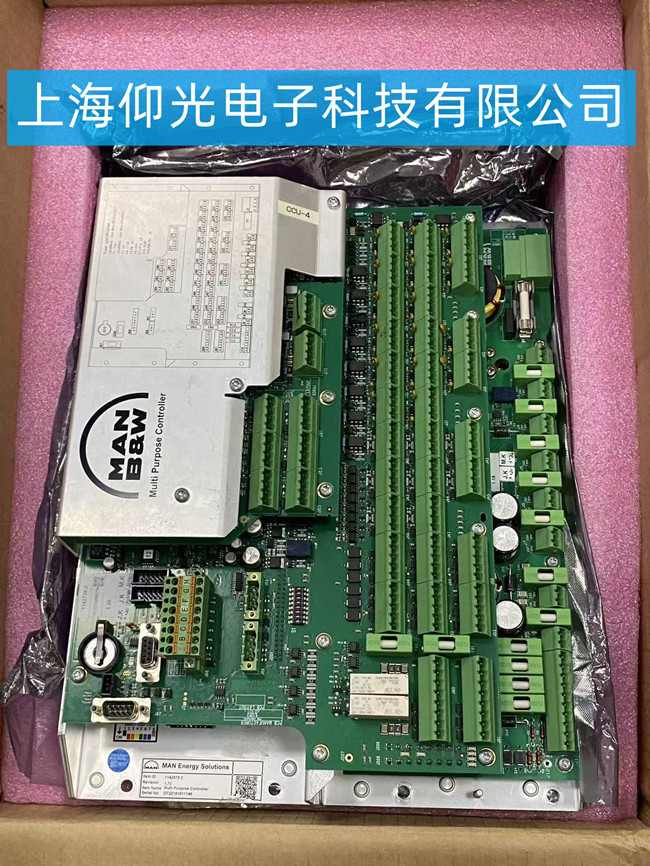

- 報警紅燈閃爍，主機報 CCU‑4 故障；
- 與 MOP 上位機通訊中斷，CAN/RS485 串口不通；
- IO 輸入輸出異常，部分通道無信號，驅動不動作；
- 反復重啟、死機，運行一段時間后停機；
- 電路板腐蝕、受潮，端子回路異常。
二、前期外觀與離線初檢（斷電操作）
- 整體目視檢查：查看 PCB 板有無燒黑、銅箔腐蝕、水漬鹽霧、電容鼓包漏液、保險絲熔斷；檢查接線端子有無氧化、虛接，接口針腳彎針斷針。
- 整機清潔：使用 99% 無水酒精清洗電路板鹽霧油污，洗板后充分烘干，防止殘留鹽霧造成漏電短路。
- 連接器檢查：檢查 DB9 串口、ID‑KEY 鑰匙接口、綠色 IO 端子排，檢查板上繼電器、接插件有無虛焊脫焊，重點處理船舶振動導致的開裂焊點。
- 離線阻抗測量：萬用表測量電源輸入對地阻抗，排查板級短路，避免上電二次損壞元器件。
三、分模塊深度檢測維修
1）電源供電模塊（最高故障率）
- 測量外部輸入 24VDC 電壓是否在額定范圍；
- 檢測板載保險、濾波電解電容、DC‑DC 轉換芯片；
- 測試板內 5V、3.3V 各路內核電壓輸出；
- 故障處理：更換失效電容、熔斷保險、損壞電源芯片；修復供電回路斷線銅箔，保證各路電壓穩定無波動。
2）CPU 與核心邏輯板
- 檢查主 CPU、存儲芯片、固件閃存，排查虛焊、芯片損壞；
- 讀取板內固件版本，核對程序版本，固件損壞需重新刷寫原廠程序；
- 晶振電路檢測，晶振失效會造成不開機、反復重啟；
- BGA / 引腳芯片虛焊，做補焊加固處理，適應船舶振動工況。
3）IO 輸入輸出回路
- 逐個檢測數字輸入通道、繼電器輸出回路，板載繼電器觸點燒蝕直接更換；
- 測量光耦、驅動三極管，排查通道損壞；
- 處理端子排銅箔腐蝕斷線，飛線修復受損線路，保證每一路 IO 通斷正常。
4）通訊接口（CAN 總線、RS232/485）
- 檢查 DB9 串口收發芯片、CAN 收發器；
- 測量通訊終端電阻，排查接口芯片擊穿；
- 修復通訊接口保護電路，靜電浪涌損壞是船舶設備常見誘因；
- 維修完成后對接上位機測試通訊鏈路，校驗設備地址與協議參數。
四、整機帶載測試流程
- 外接標準 24V 直流測試電源，逐步上電，觀察板卡指示燈狀態，無異常發熱打火。
- 測量全部內核電壓，確認電壓全部達標。
- IO 全通道測試：模擬輸入信號，驗證每一路輸入采集；輸出指令，確認繼電器、驅動輸出動作正常。
- 通訊聯調：連接上位 MOP 模擬系統，建立 CAN、串口通訊，讀取報警、參數，確認無通訊報錯。
- 長時間老化拷機：連續 2‑4 小時通電運行，模擬工況，觀察是否重啟、報錯，復現間歇性故障。
五、維修后處理與交付
- 對補焊位置噴涂三防漆，抵御船舶鹽霧潮濕，提升現場使用壽命。
- 整理維修記錄：記錄損壞元器件、固件版本、測試數據。
- 現場裝機提示：
- 上船安裝確認供電電壓穩定，做好電源浪涌防護；
- 所有接線端子緊固到位，避免振動松動；
- 機柜通風防潮，減少凝露鹽霧侵入。
六、風險說明
- 若主 CPU / 存儲硬件物理徹底損毀，無法讀取原廠固件，維修存在失敗風險，建議備板備件備選。
- 維修完成后上船務必做主機聯動調試，核對主機全部保護、控制邏輯。
