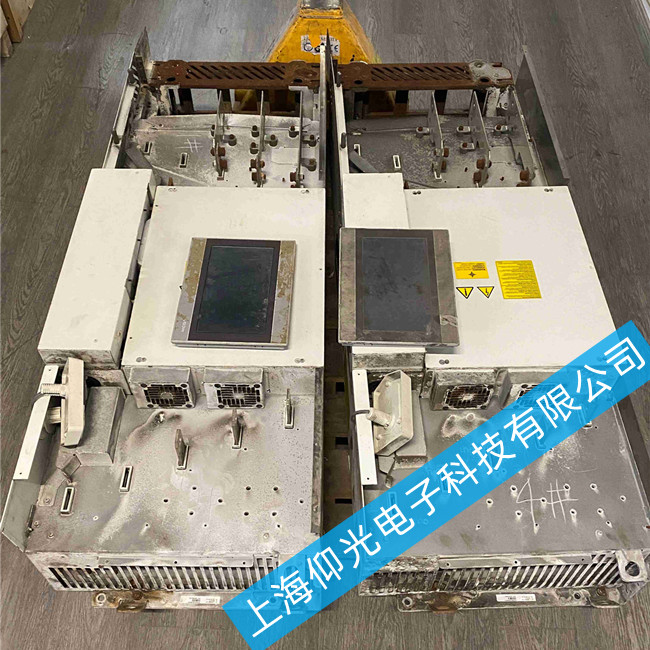

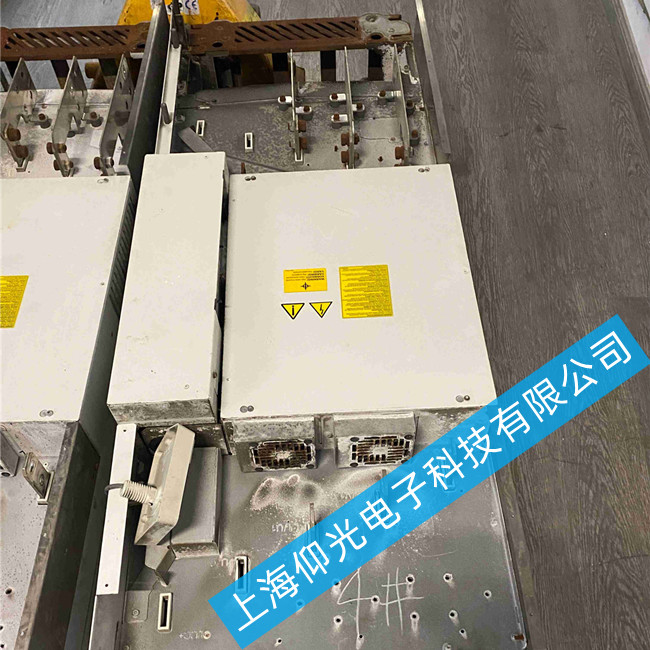

ABB變頻器維修ACS580-04-585A-4炸機故障維修方法
ABB ACS580-04-585A-4變頻器炸機屬于大功率工業驅動的嚴重硬件故障，會直接觸發整機短路保護，以下是完整的合規維修方法：
一、故障初步安全處置
立即切斷變頻器的上級供電總閘，確認完全斷電后等待至少15分鐘，讓內部直流母線大電容充分放電，避免觸電風險。
拆機前先觀察設備外殼、散熱風道的燒蝕痕跡，初步判斷炸機的沖擊范圍，避免盲目拆機引發二次傷害。
二、分步故障排查與維修
輸入回路硬件檢測
檢查三相輸入側的快熔保險、整流橋模塊，確認是否因過壓沖擊直接燒毀，更換熔斷的保險和擊穿的整流元件。
檢測輸入側的浪涌吸收回路，確認壓敏電阻、濾波電容是否因電網尖峰電壓擊穿，更換損壞的浪涌保護元件。
核心功率單元檢修
重點檢測IGBT功率模塊，這是該型號炸機的高發損壞部件，確認模塊三相橋臂是否完全擊穿，更換同型號適配的IGBT模塊。
檢查IGBT的驅動板，排查驅動芯片、驅動電阻是否因炸機沖擊燒毀，更換損壞的驅動元件，重新校準驅動信號的輸出幅值。
直流回路清理修復
檢查直流母線的電解電容，排查是否有鼓包、漏液、爆裂痕跡，更換容量衰減或損壞的電容，清理電路板上的電解液殘留。
檢測直流母線的銅排連接端子，確認無虛接、燒蝕痕跡，打磨氧化層后重新緊固端子，避免接觸電阻過大引發過熱。
控制板與輔助電源校驗
檢測控制板上的主控芯片、通訊接口元件，排查是否有過壓擊穿的引腳，清理電路板上的積塵和燒蝕碳痕。
單獨給輔助電源上電測試，確認+24V、+15V、+5V各路輸出穩定，無短路、過流問題，修復損壞的電源回路。
三、維修后驗證與注意事項
分步上電測試
先斷開變頻器與電機的連接，接入調壓器逐步提升輸入電壓，進行空載測試，確認變頻器無報警、輸出三相電壓平衡穩定。
空載測試正常后，連接電機進行小負載試運行，逐步提升負載至額定工況，驗證設備運行穩定無異常。
配套運維優化
維修完成后，對設備的散熱風道進行全面清灰，檢查散熱風機運行狀態，避免高溫引發元件老化加速。
建議在變頻器輸入側配套加裝浪涌保護器，規避電網電壓尖峰再次引發炸機故障。
合規維修資源
上海本地有多家專業工控維修服務商，支持該型號ABB變頻器的芯片級維修，可快速完成炸機故障修復，部分服務商可提供上門調試服務。
該型號的原裝IGBT模塊、驅動板等替換配件市面有充足現貨，維修后可提供對應質保服務。
