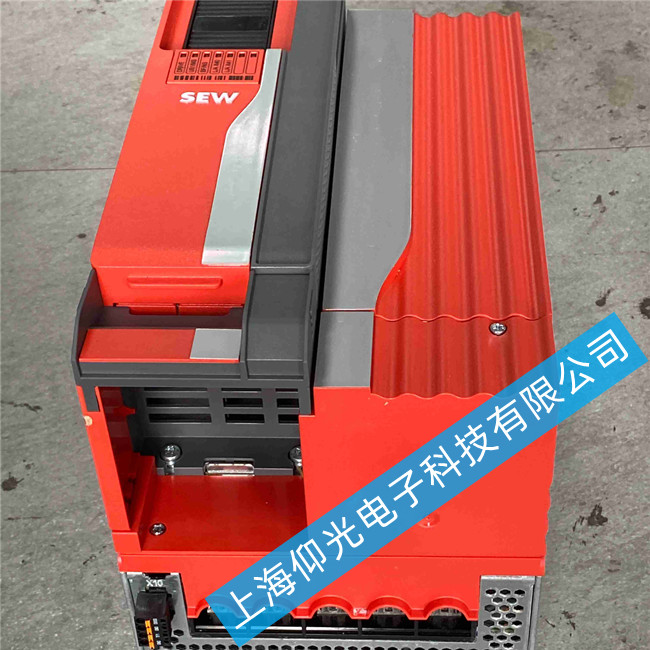

SEW伺服驅動器維修MCX91A-0620-503-4-XXX顯示報警F03故障維修
sew伺服顯示報警代碼F03 / 03 接地故障 電機/電纜接地、內部功率單元擊穿 用兆歐表測電機及電纜對地絕緣（＞1MΩ）；分段斷開排
SEW伺服驅動器MCX91A-0620-503-4-XXX報F03故障存在多種官方定義的故障指向，需先明確故障類型再針對性排查維修，以下是完整的故障診斷與維修方案：
一、F03故障的多類型定義
結合SEW伺服驅動器的官方故障體系，F(xiàn)03故障對應4種不同的故障指向：
過電流故障：驅動器輸出電流超出額定閾值，多由負載異常、功率模塊損壞引發。
溫度過熱故障：驅動器內部溫度超出安全范圍，觸發過熱保護停機。
直流母線欠電壓故障：驅動器內部直流母線電壓低于額定工作閾值，和供電回路直接相關。
接地故障：輸出回路存在對地短路，是SEW驅動器F03最常見的故障類型。
二、分優先級快速排查步驟
基礎外觀與供電檢查
檢查驅動器輸入三相電源L1/L2/L3的電壓，確認是否在380V±10%的額定范圍內，三相電壓偏差需小于5%，排查是否存在缺相、進線端子松動氧化的情況。
檢查電機動力電纜U/V/W是否有破損、接地、短路痕跡，確認接線端子無虛接。
負載與部件隔離測試
斷開電機與驅動器的連接，單獨給驅動器上電，若仍報F03，說明故障在驅動器內部；若不再報警，說明故障來自電機側，需用萬用表測量電機繞組電阻，排查是否存在繞組短路、接地?zé)龘p問題。
驅動器內部元件檢測
斷電等待10分鐘讓母線電容充分放電后，打開外殼檢查主回路保險管是否熔斷，用萬用表二極管檔檢測整流橋是否存在單向?qū)ó惓！?br /> 檢查IGBT等功率模塊是否有燒焦、開裂痕跡，確認動態制動器繼電器、溫度保險絲是否損壞。
清理驅動器進氣口、散熱片上堆積的灰塵雜物，檢查散熱風扇是否能正常運轉，排除散熱不暢引發的過熱類F03故障。
